STEP 7设置数字输入模块的参数

    打开HW Config硬件组态界面，双击数字量输入模块所在的行，便可弹出属性窗口，选择某一选项卡，便可对其相应的属性进行设置。

    在“地址”选项卡中可以设置数字量输入模块的起始字节的地址。若要修改起始地址，先要把“系统默认”前的复选框上的“√”去掉，再在“开始”后的框中输入新的起始地址即可，最后单击“确定”按钮，如图3-28所示。

    图3-28    数字量输入模块-地址参数的设置

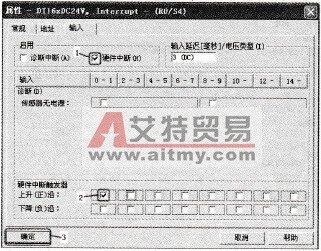

    对于有中断功能的数字量输入模块，还有“输入”选项卡。可以通过复选框，选择是否允许产生“诊断中断”和“硬件中断”。如图3-29所示，先激活“硬件中断”，再激活输入点0和1位的“上升沿”，最后单击“确定”按钮，这样设置的含义是：当这个数字量输入模块的第0或者1位有上升沿时，触发硬件中断，CPU将调用OB40进行处理。

    图3-29    数字量输入模块-输入参数的设置
