CompoBus/S网络中I/O通道分配

来源：艾特贸易2017-06-05

简介CompoBus/S 网络中 PLC 将主单元 (C200HW-SRM21 为例 ) 当作特殊的 I/O 单元，因此要进行主单元号和主单元 DIP 开关设置。主单元 C200HW-SRM21 用于 C200Ha PLC 时通信单元设置。 C200HW-SRM21 面板如图

CompoBus/S网络中PLC将主单元(C200HW-SRM21为例)当作特殊的I/O单元，因此要进行主单元号和主单元DIP开关设置。主单元C200HW-SRM21用于C200Ha PLC时通信单元设置。C200HW-SRM21面板如图6-15所示。

图6-15 主单元和从单元的面板设置

状态指示灯：用来指示主单元运行状态和出错从单元的节点号；

DIP开关位1：设置所控制从单元的节点范围；

DIP开关位2-位4：保留未用(off)。

注意：DIP开关位1为ON或OFF时，主要区别见表6-8所示。

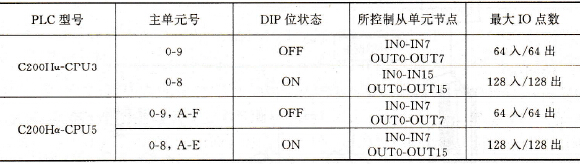

表6-8 C200系列主单元性能比较
