SRM1主控单元构成的CompoBus/S网络

    为了更加简洁地构成CompoBus/S网络，OMRON公司推出SRM1主控单元。SRM1除了具有小型PLC基本功能，还可以方便快捷的联网功能，实现远程控制。

   SRM1主控单元有两种类型：SRM1-C01和SRM1-C02。其面板分别如图6-16的(a)、(b)所示。

    图6-16    SRMl-C01/C02面板图

    二者主要区别在于SRM1-C02有RS-232C接口，而SRM1-C01没有RS-232C接口，因此SRM1-C02可以通过RS-232C接口与PC上位机、可变程终端PT通信，也可以实现SRM1-C02与具有RS-232C接口的PLC进行1：1同位链接。

    在图6-16中，指示灯分别指示电源、运行、出错、通信等状态，外设端口用来接编程器C200H-PR027等设备，总线端子包括电源和数据线接线端子。

   SRM1为主单元构成的CompBus/S系统，从单元可以通过通信电缆连接到SRM1的总线上，如图6-17所示。SRM1最多可连接32个从单元（16输入/16输出），控制点数最多可达256个（128入/128出）。

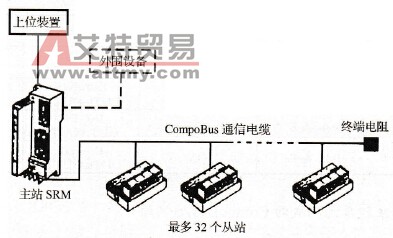

    图6-17    以SRM作主单元构成的CompoBus/S系统

    表6-9为SRM1的I/O通道分配。

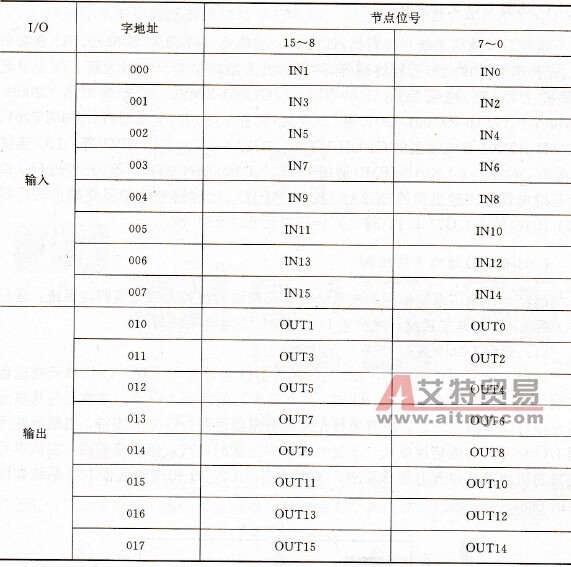

    表6-9    SRM1的I/O通道分配表

   CompoBus/S的最大从单元设为16时，用IN8～IN15、OUT8～OUT15作为编程工作位。对于16位（字）的CompoBus/S从站，使用偶数位地址；低于8位的CompoBus/S从站，使用0或8开始的位地址。
