HOST Link组成单元及参数设置

    HOST link单元（上位链接单元）是PLC连入上位链接系统的通信节点，必须对其通信参数进行一定的设置系统后，系统才能运行。PLC中不需编写程序，上位机要编写相应的通信程序。对于不同的HOST link单元，参数的设置不完全相同。下面以3G2A5-LK201-EV1为例简单说明参数的设置过程，其他类型的单元详见OMRON公司有关手册。

   HOST link单元3G2A5-LK201-EV1的DIP开关位于单元的背面，布置如图6-8所示。有两个组合开关SW1和SW2，每个由8个开关组成。左边有4个两位开关。

    图6-8    DIP开关布置图

   1)波特率选择：用SW2的开关1~4选择。

   19200b/s-0010

   9600b/s-1010

   4800b/s- 0110

   2400b/s-1110

   1200b/s-0001

   600b/s-1001

   300b/s-0101

   2)(1：1)与(1：N)选择：用SW2的开关6选择。

   0-(1：N)即多点。

   1-(1：1)即点对点。

   3)命令级设置：用SW2的开关7，开关8设置。

    1级命令可使用。

   0    1-1级、2级命令可使用。

   1    0-1级、2级、3级命令均可使用。

   4)设备号（又称站号）的设置：用SW1的开关1～5选择。

   5)四个两位开关的用途在图6-8左侧已标明。说明如下：

    第1开关：选RS-232C或RS-422标准。

    第2开关：选择同步时钟，一般应选内容同步时钟，只有当波特率大于2400b/s时才选外部同步。

    第3开关：当该上位链接单元终端时置于ON，非终端一律置为OFF。

    第4开关：为CTS选择，一般置于0V，只有当要接收外部CTS信号时才置于“外部”。

    通信端口

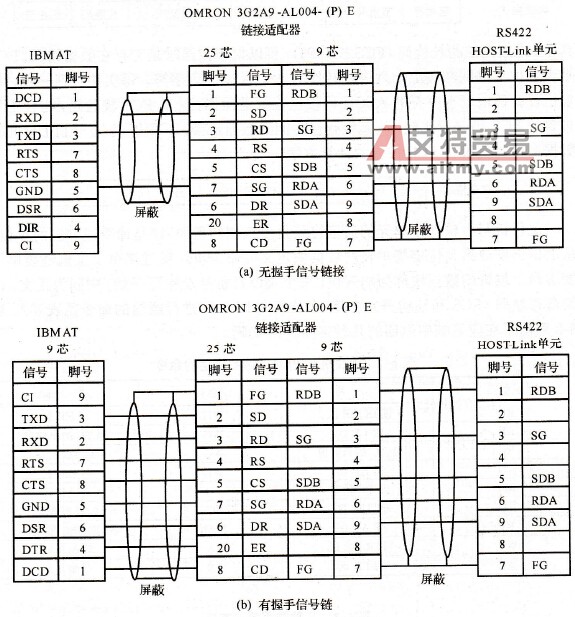

    在RS-232C电缆和RS-422电缆链接的上位链接系统中，使用AL001EAL004适配器。3G2A9-AL001- (P)E有三个RS-422口，用于PLC的并行分支链接。AL004实现RS-232C与RS-422的转换，AL004和上位机之间为RS-232C接口，和HOST-link之间为RS-422接口。AL004和上位机、HOST-link单元的链接方法如图6-9所示。

    图6-9    AL004和上位机、HOST link单元的连接
