远程I/O通信系统通道与结束端设定

    构成远程I/O系统目的为了在主单元的基础上扩展远程的I/O单元，因此装有远程I/O主单元、远程I/O从单元机架上的I/O单元、I/O链接单元及光传送I/O单元需要分配唯一的I/()通道号，这样才能实现I/O通道的独立控制与操作。

   (1)主单元

    在PLC的I/O扩展机架上可以安装一个或几个主单元来构成相同或不同类型的远程I/O系统，因此需要将几个主单元进行地址编号，实现独立操作功能。通常主单元的地址编号通过主单元上的DIP开关设定实现，下面以C200H RM001-P为例说明，如图6-22所示。每个主单元必须设置一个末端站，应位于从主单元出发的I/O总线最远端。

    图6-22    C200H-RM001-P主单元面板图

   (2)从单元

    通道号由主单元根据从单元的地址自动地为扩展机架上的I/O单元分配。远程I/O从单元的地址通道通过从单元上的6位DIP开关进行设置。图6-23为C200H-RT001-P从单元面板图，I/O地址通过面板左侧的DIP开关来设定。

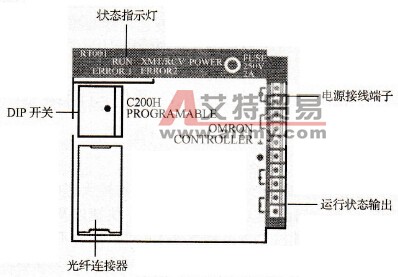

    图6-23    C200H-RT001-P从单元面板图

   (3) I/O链接单元和光传送I/O单元

   I/O链接单元和光传送I/O单元通道设定范围为0～31。I/O链接单元和光传送I/O单元的地址也是通过各自单元上的4位或6位DIP开关人工来设置I/O点数以及输入、输出性质。如图6-24所示为3G2A5-1k010  I/O链接单元面板与I/O单元设定。

    图6-24    链接通道的DIP开关设定

    为了防止通道地址重叠，一般远程I/O从单元的通道地址由0通道开始设置，I/O链接单元和光传送I/O单元的通道地址从31通道开始设置。

    远程I/O系统为主从式总线，其中远程I/O主单元为通信主站，其余的远程I/O从单元、I/O链接单元、光传送I/O单元及远程终端都为从站。主站与从站之间采用周期I/O方式通信，从站之间没有数据交换。
