现场总线CC-Link、CC-Link/LT网络

    现场总线CC-link(Control&Communication link)是把PLC等控制设备和作为其手足的传感器以及驱动设备连接起来的现场网络，为整个网络系统中低层的网络。CC-link采用一根网络电缆把多个传感器、驱动设备加以连接，所以布线的数量，布线的工时可以大大削减，提高了系统可维护性。而且还可连接ID系统、条形码阅读器、变频器、人机界面等智能化设备，从完成各种数据的通信，到终端生产信息的管理均可实现，加上对机器动作状态的集中管理。在Q系列PLC中，使得数据高速传送的CC-link的功能进一步提高，而且使用更简便。CC-link网络如图6-26所示。

    图6-26    CC-link网络图

    在主站的基板上安装CC-link模块完成的CC-link网络的数据通信。待机主站作用，如果主站中发生故障时，还可以继续数据链接，另外当待机主站进行运行期间主站恢复正常时它可以进入待机状态。CC-link网络的主站与其他从站单元情况见表6-10所示。

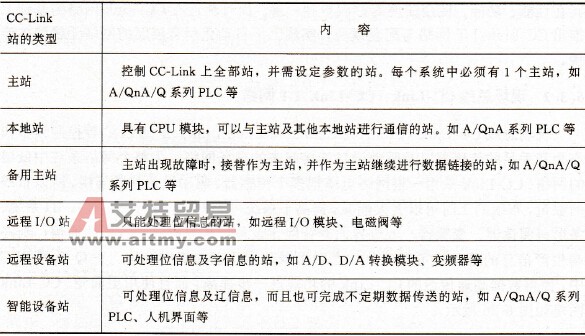

    表6-10    CC-link网络单元列表

    Q系列PLC的CC-link主站模块QJ61BT11，在继承A/QnA系列特长的同时，还采用了远程设备站初始设定等方便的功能，QJ61CL12则是三菱公司的新产品。图6-27为QJ61BT11前面板图。

    图6-27    QJ61BT11前面板图

   LED指示灯：包括运行状态指示，出错指示，主从站运行指示，数据通信指示等。

    站点设置开关：主站0（出厂设置0），本地站1-64，待机主站1-64。

    传送速度与模式开关：用来设置通信速度，见表6-11。

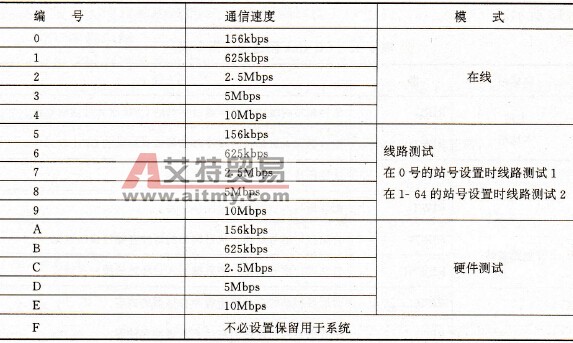

    表6-11    通信速度设置一栏表

    一个主站可以连接远程I/O站、远程设备站、本地站、备用主站、智能设备站等总计64个站。CC-link达到了行业中最高的通信速度(10Mbit/s)，可确保需高速响应的传感器输入和智能化设备间的大容量数据的通信。可以选择最合适的通信速度及总的距离见表6-12所示。

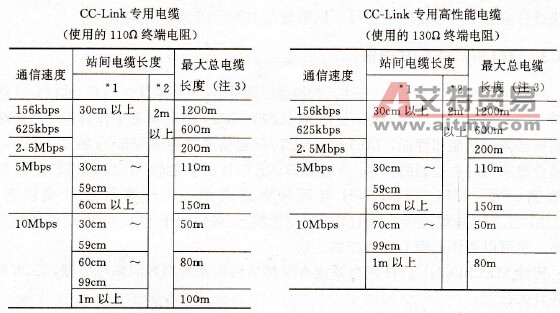

    表6-12    CC-link通信速度与距离对照表

    另外，QJ61BT11具有专用的通信指令完成CC-link网络通信，通信指令如表6-13所示。

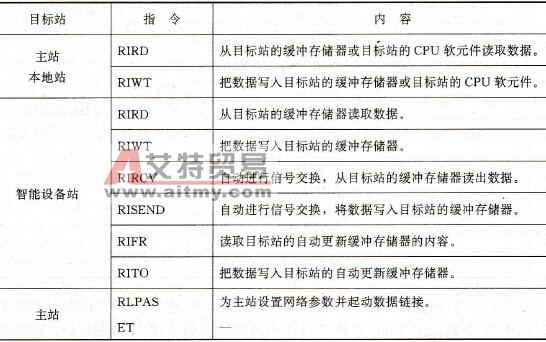

    表6-13    CC -link网络通信指令表

    三菱最新推出CC-link/LT网路模块-QJ61CL12，继承CC-link的实时性分布式控制等功能。其最适合于提供开放环境的省布线省点数I/O分布的远程I/O网络对于本CC-link/LT，而不必设置网络用的参数可以把它当作邻近的I/O模块进行编程平均每个网络，可以控制最大1024点的输入或输出。
