CompoBus/D网的通信

来源：艾特贸易2017-06-05

简介远程 I/O 通信可使安装主单元 PLC 的 CPU 与从单元之间自动传送 I/O 数据，而不需要编写特别的程序。在 CPU 单元的 I/O 存储区为每个从单元分配字地址，主要有两种分配方式，下面分别介

远程I/O通信可使安装主单元PLC的CPU与从单元之间自动传送I/O数据，而不需要编写特别的程序。在CPU单元的I/O存储区为每个从单元分配字地址，主要有两种分配方式，下面分别介绍。

(1)缺省远程I/O分配方式

缺省远程I/O分配方式是在无配置器情况，CPU单元的存储区中的字地址是根据节点地址分配给从单元节点的。字地址分为输入区和输出区，分别用来接收从单元的输入和输出数据列。分配字的规定依赖于所使用的PLC的型号。每个节点地址分配一个输入和输出字，如果一个从单元需要的字少于一个字，那么它仅占有分配字的最右边的位。当从单元是其他公司的产品时，输入区和输出区都可被从单元使用。

CV系列PLC缺省分配如图6-12所示。

图6-12 缺省远程I/O分配

(2)用户设定分配方式

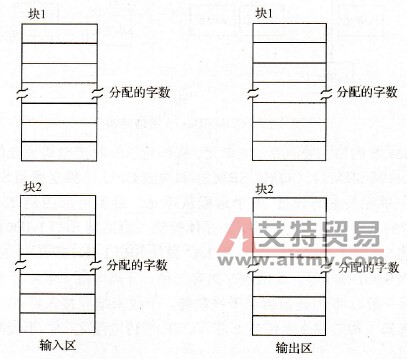

在有配置器时，用户设定分配方式通过配置器完成用户I/O设置，I/O区域由输入块1、2和输出块1、2组成，输入块完成从单元数据输入到PLC中，输出块完成数据从PLC到从单元。每一块连续存储单元构成，配置器可完成用户I/O设置，按节点地址顺序在输出区域和输入区域分别分配块1和块2，并为每一块设置区域类型、起始字以及分配的字数和每一块的节点地址。地址块在存储器中可以是任意顺序，而每一个节点地址仅能在输出地址和输入地址中设置一次。CV系列PLC的用户输入区和输出区分配如图6-13所示。
