以太网通信

    在PLC -侧安装了Ethernet接口模块（以下简称QJ71E7）后，个人计算机、工作站等上位系统就可经Ethernet (100base-TX、10base5、10base2、10base-T)，通过TCP/JP、UDP/IP通信与Q系列PLC连接，进行PLC数据的收集/更改、CPU模块的动作监视、状态控制。三菱公司主要的Ethernet接口模块有QJ71E71-100、QJ71E 71、QJ71E71。三者性能比较见表6-15。

    表6-15    QJ71E71-100、QJ71E71、QJ71E71性能比较

    根据现场的实际环境和系统的要求可以选择不同的以太网组成结构，选择不同的Ethernet接口模块与连接方式。结构如图6-28所示。

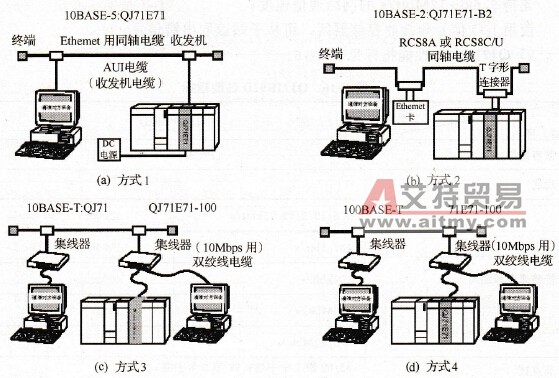

    图6-28    Ethernet接口结构
