S7-300 PLC模拟量输入模块SM331连接

    S7-300 PLC单独用于模拟量输入的模块SM331目前有8种规格，8种规格依靠订货号6ES7 331-×××××-0AB0中间的5位(×××××)进行区分。模拟量输入模块通过总线连接器与CPU或者扩展单元相连。

    如图2-19所示，6ES7331-7HF01-0AB0模块是8通道14位A/D转换模块，简称AI8×14。使用时要注意如下事项：

   1)为了提高模拟量输入的可靠性，减少干扰，所有的连线均应使用屏蔽双绞线，屏蔽层要“双端接地”，接线长度要小于200m。

   2)为了缩短扫描时间，在模块的硬件配置设定时，应将模块中全部没有使用的通道设定为“禁止”状态。

   3)当选择1～5V模拟电压输入时，如通道组只用1个通道，应将未使用的与同组已经使用的输入进行并联。

    图2-19    模拟量输入模块(6ES7331-7HF01-0AB0)接线图

   4)当选择-1～1V模拟电压输入时，应将未使用的Mn+与Mn-短接，并连接到参考电位MANA（接线端子11）上。

   5)对于两线式模拟电流输入，应将没有使用的输入端开路（不能使用模块的诊断功能），或者在输入端接1.5～3.3kΩ的电阻（能使用模块的诊断功能）。

   6)对于四线式模拟电流输入，如通道组只使用1个通道，应将未使用的与已经使用的输入进行串联。

   7)此模块可以连接模拟电压和电流信号输入，但不能连接热电阻或者热电偶。

   8)该模块只有一个ADC，所以一次只能转换一个通道的数据，其他通道需要多路开关的切换依次进行，转换后的数据存储到各自的地址中。

    如图2-20所示，6ES7331-7PF01-0AB0模块是8通道热电阻输入模块，简称AI8×RTD。使用时要注意如下事项：

   1)此模块只能用于热电阻输入，4个通道使用了4个ADC，一次可以完成4通道A/D转换。

   2)遵守6ES7 331-7HF01-OABO模块的1）～6）项。

   3)未使用的通道应连接标准电阻作为“模拟”输入信号。

   4) IC0+和IC0-(还有IC1+和IC2-～IC7+和IC7-)是模块提供的电流源，不可以短接，否则会短路。

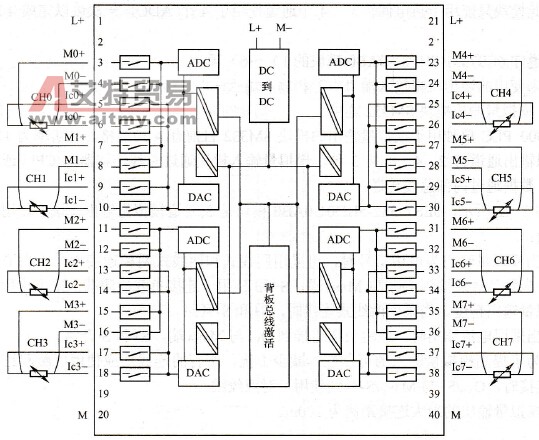

    图2-20    模拟量输入模块(6ES7331-7PF01-0AB0)接线图

    如图2-21所示，6ES7331-7PF11-0AB0模块是8通道热电偶输入模块，简称AI8×TC。使用时要注意如下事项：

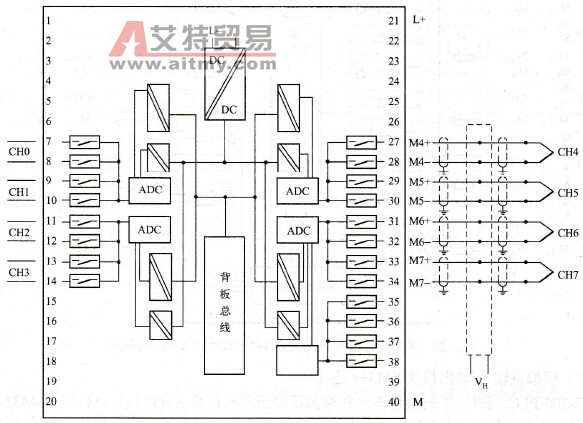

    图2-21    模拟量输入模块(6ES7331-7PF11-0AB0)接线图

   1)此模块只能用于热电偶输入，4个通道使用了4个ADC，一次可以完成4通道A/D转换。

   2)遵守6ES7331-7HF01-0AB0模块的1）～6）项。

   3)未使用的通道应将输入端“+”和输入端“-”短接。
