Q系列PLC的MODBUS接口

    1) MODBUS接口模块。A1SJ71UC24-R2/4-S2和A1SJ71UC24-R4-S2是MODBUS网络的接口模块，可将Q系列PLC连接至MODBUS网络。该模块在MODBUS网络中作为一个从站。图6-29为A1SJ71UC24-R2/4-S2模块面板图。

    图6-29    A1SJ71UC24-R2/4-S2模块面板图

   A1SJ71UC24-R2/4-S2主要特点：

    ①支持MODBUS从站协议。

    ②支持功能代码1～21。

    ③两种通信模式RTU或ASCⅡ可选。

   2)性能指标见表6-17。

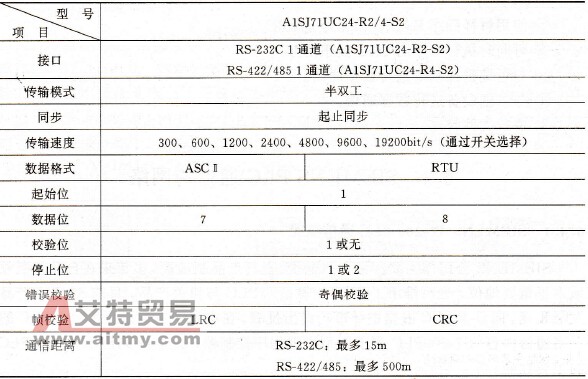

    表6-17    A1SJ71UC24-R214-S2性能指标
