S7-300 PLC模拟量输入/输出模块SM334连接

    S7-300 PLC同时用于模拟量输入和模拟量输出的模块是SM334和SM335。SM334是普通的A/D、D/A模块，目前有两种规格。SM335是高速A/D、D/A转换模块，目前只有一个规格。模拟量输入/输出模块通过总线连接器与CPU或者扩展单元相连，数据通过内部总线传送。

    如图2-23所示，6ES7334-0CE01-0AA0模块是4通道模拟量输入和2通道模拟量输出模块。它实际上就是模拟量输入和模拟量输出模块的合并，因此其使用时的注意事项与模拟量输入和模拟量输出模块相同，在此不再赘述。

    图2-23    模拟量输入/输出模块( 6ES7334-0CE01-0AA0)接线图

   SM334模块的地址分配见表2-2。

    表2-2    SM334模块的地址

    通道

    地址

输入通道0

    模块的起始地址

输入通道1

    模块的起始地址+2B的地址偏移量

输入通道2

    模块的起始地址+4B的地址偏移量

输入通道3

    模块的起始地址+6B的地址偏移量

输出通道0

    模块的起始地址

输出通道1

    模块的起始地址+2B的地址偏移量

    【例2-2】某设备的控制器为CPU315-2DP，有3个按钮输入，数字量输入模块为6ES7 321-1BH02-0AA0，有4个电磁阀(2只为DC24 V，2只为AC220 V)，数字量输出模块为6ES7 322-1HH01-0AA0，3路电流模拟量输入，模拟量输入模块为6ES7 331-7HF01-0AB0，3路电压模拟量输出，模拟量输出模块为6ES7 332-5HD01-0AB0，请设计接线图。

    【解】

   CPU和扩展模块以及扩展模块之间通过总线连接器连接；数字量输入模块是PNP输入；数字量输出模块是继电器输出，由于电磁阀的额定电压有DC24 V和AC220 V两种，所以一般选用继电器输出模块，而且不同额定电压的电磁阀不连接到一组；模拟量输出信号为电压信号，采用4线式连接（当然也可以采用2线式连接），其接线图如图2-24所示。

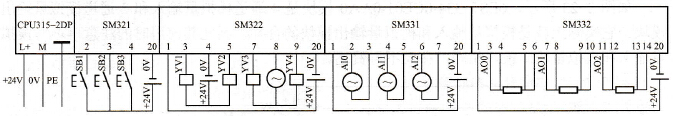

    图2-24    例2-2的接线图
