S7-400 PLC数字量输入模块SM421及其连接

    数字量输入模块将二进制过程信号连接到S7-400 PLC，也就是将按钮、接近开关等数字量连接到S7-400 PLC。从输入电信号的种类分，数字量输入模块主要有3种：即直流输入、交流输入和交直流输入。目前数字量输入模块SM421有7个规格。以下将介绍有代表性的几种。

    数字量输入模块(6ES7421-1BL01-0AA0)内部结构和连接如图2-30所示，很明显SM421模块的内部具有光电隔离，模块是24V直流PNP输入（高电平有效），其连接与SM321的PNP输入模块的连接类似。

    图2-30    数字量输入模块(6ES7421-1BL01-0AA0)内部结构和连接

    数字量输入模块（6ES7421-5EH00-0AA0）内部结构和连接如图2-31所示，  SM421模块是交流输入，额定电压为AC120V，可连接普通开关（按钮）和两线接近开关。

    数字量输入模块（6ES7421-1FH00-0AA0）内部结构和连接如图2-32所示，SM421模块是交直流16点输入，额定电压为UC120/230 V(UCV代表交流和直流信号输入均可)，可连接普通开关（如按钮）和两线接近开关。

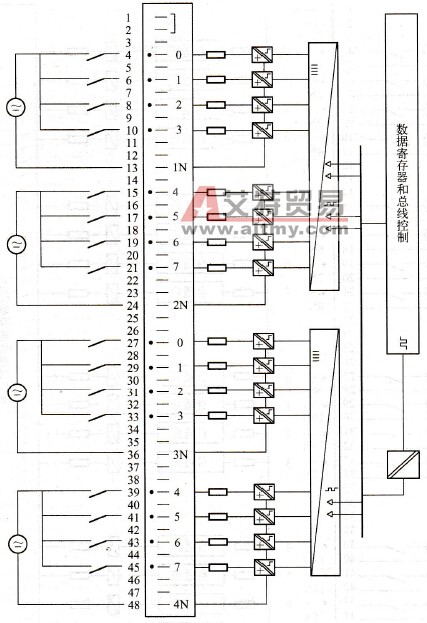

    图2-31    数字量输入模块(6ES7421-5EH00-0AA0)内部结构和连接

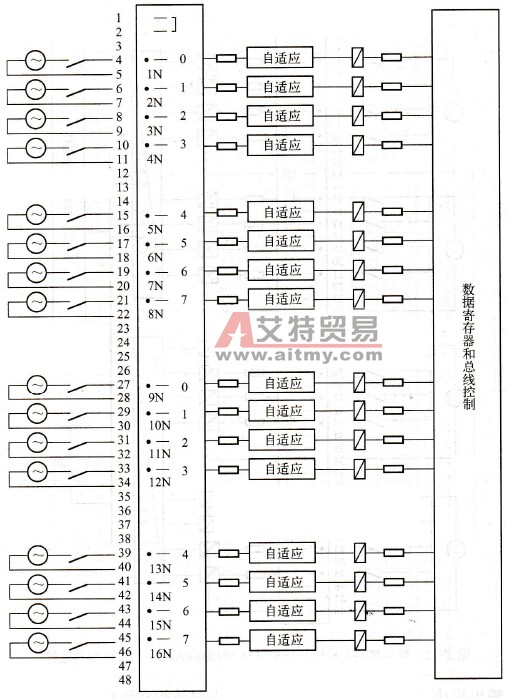

    图2-32    数字量输入模块(6ES7421-1FH00-0AA0)内部结构和连接
