S7-400 PLC数字量输出模块SM422及其连接

    数字量输出模块将二进制过程信号连接到S7-400 PLC，通过这些模板，将执行器连接到S7-400 PLC，一般常见的是电磁阀、接触器、指示灯和变频器等。从输出负载的种类分，数字量输出模块主要有3种：即晶体管型（直流输出）、晶闸管型（交流输出）和继电器型（交直流输出）。目前数字量输出模块SM422有8个规格，以下将介绍有代表性的几种。

    数字量输出模块(6ES7  422-1BH11-0AA0)内部结构和连接如图2-33所示，这个SM422模块晶体管型，共16点，分两组，每组8点，额定电压为DC24 V。调试模块时，不需要给各组的8个输出提供负载电压（例如，1L+和3L+），即使仅用L+为单个组供电，模块也能完全正常工作。但正常工作时，还是要将1L+、2L+和3L+并联在DC24 V上，1M、2M和3M并联在0V上。

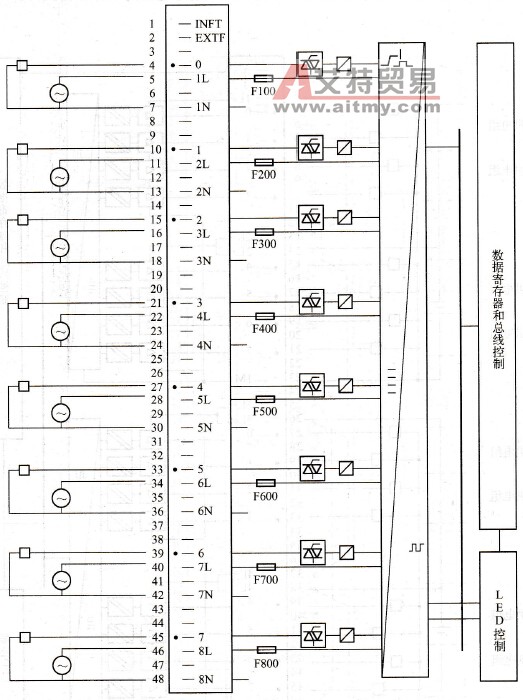

    数字量输出模块( 6ES7422-1FF00-0AA0)内部结构和连接如图2-34所示，这个SM422模块晶闸管型，共8点，分8组，每组1点，额定电压为AC120/230V。

    图2-33    数字量输出模块(6ES7422-1BH11-0AA0)内部结构和连接

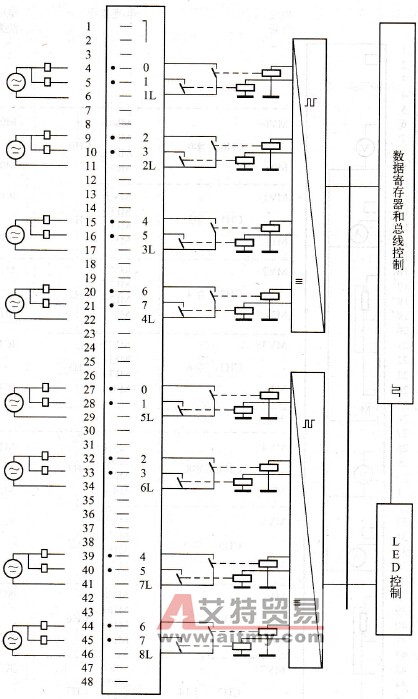

    数字量输出模块(6ES7  422-1HH00-0AA0)内部结构和连接如图2-35所示，SM422模块是继电器型，共16点，分8组，每组2点，输出电流为5A，额定负载电压为AC230V/DC125V。由于是继电器输出，所以电源的接入无极性之分，不必像晶体管输出那样有极性之分。

    图2-34    数字量输出模块(6ES7422-1FF00-0AA0)内部结构和连接

    图2-35    数字量输出模块（6ES7422-1HH00-0AA0）内部结构和连接
