S7-300 PLC数字量输出模块SM322的工作原理

    数字量输出模块将PLC内部的电平信号转换成外部过程需要的电平信号，同时具有隔离和信号放大的作用，可直接用于驱动电磁阀、接触器、继电器和小功率器件等。

    输出模块有晶体管输出（直流输出）、晶闸管输出（交流输出）和继电器输出（交直流输出）3种类型。晶体管输出模块只能驱动直流负载，晶闸管输出模块只能驱动交流负载，而继电器输出模块可以驱动交流和直流负载。从响应速度来看，晶体管输出速度最快，继电器输出响应速度最慢，但从使用的灵活性来看，继电器输出最为灵活。3种模块的内部结构如图2-13、图2-14和图2-15所示。

    图2-13    数字量输出模块（晶体管输出）

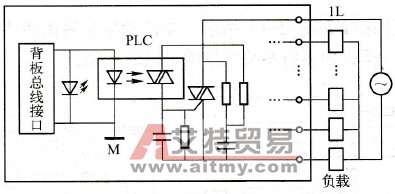

    图2-14    数字量输出模块（晶闸管输出）

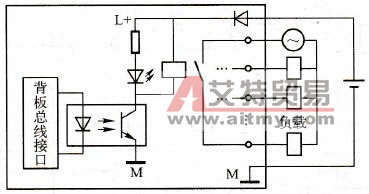

    图2-15    数字量输出模块（继电器输出）
