S7-300 PLC对RLO的直接操作指令

来源：艾特贸易2017-06-05

简介该指令直接对逻辑操作结果 ROL 进行操作，改变状态字中 RLO 位的状态，有关内容见表 5-11 。表 5-11 对 RLO 的直接操作指令【例 5-2 】某设备有三台风机，当设备处于运行状态时，如果

该指令直接对逻辑操作结果ROL进行操作，改变状态字中RLO位的状态，有关内容见表5-11。

表5-11 对RLO的直接操作指令

【例5-2】某设备有三台风机，当设备处于运行状态时，如果风机至不有两台以上运转，则指示灯常亮；如果仅有一台风机运转，则指示灯以0. 5Hz的频率闪烁；如果没有任何风机运转，则指示灯以2Hz的频率闪烁。当设备不运行时，指示灯不亮。

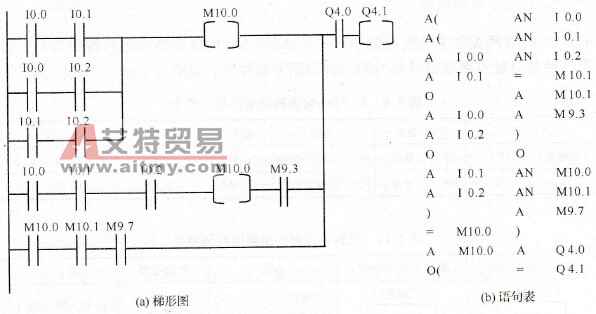

【解】实现上述功能的梯形图程序如图5-14所示。

图5-14 风机监控程序
