可编程序控制器的输入接口电路

    1)输入接口电路的组成和作用。输入接口电路由接线端子、信号调理和转换电路、状态显示电路、电隔离电路和多路开关模块组成，如图1-5所示。现场的信号必须连接在输入端子才可能将信号输入到CPU中，它提供了外部信号输入的物理接口；信号调理和转换电路十分重要，可以将工业现场的信号（如强电AC220V信号）转化成电信号(CPU可以识别的弱电信号)；电隔离电路主要利用电隔离器件将工业现场的机械或者电输入信号和PLC的CPU的信号隔开，它能确保过高的电干扰信号和浪涌不串入PLC的微处理器，起保护作用。一般有3种隔离方式，用得最多的是光电隔离，其次是变压器隔离和干簧继电器隔离。当外部有信号输入时，输入模块上有指示灯显示，这个电路比较简单，当线路中有故障时，它帮助用户查找故障，由于氖灯或LED灯的寿命比较长，所以这个灯通常是氖灯或LED灯。多路开关模块接收调理完成的输入信号，并存储在多路开关模块中，当输入循环扫描时，多路开关模块中信号输送到I/O状态寄存器中。

    图1-5    输入接口的结构

   2)输入信号的设备的种类。输入信号可以是离散信号和模拟信号。当输入端是离散信号时，输入端的设备类型可以是限位开关、按钮、压力继电器、继电器触点、接近开关、选择开关、光电开关等，如图1-6所示。当输入为模拟量输入时，输入设备的类型可以是压力传感器、温度传感器、流量传感器、电压传感器、电流传感器、力传感器等。

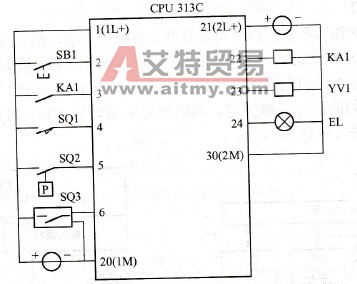

    图1-6    输入/输出接口
