S7-300 PLC数字量输入模块SM321

    1)数字量输入模块SM321的工作原理。数字量模块用于采集现场过程的数字信号，有的模块采集直流信号，有的模块则可采集交流信号，并把它转化成PLC内部的信号电平。对于现场输入元件，仅要求提供开关触点即可。输入信号进入模块后，一般经过光电隔离、滤波，然后送到输入缓冲寄存器等，到CPU采样时，采样信号经过背板总线进入输入映像区。

    用于采集直流信号的模块称为直流输入模块，一般的输入电压为DC24V，如图2-8所示。用于采集交流信号的模块称为交流输入模块，一般的输入电压为AC120V或者AC230V，如图2-9所示。

    图2-8    直流数字量模块

    图2-9    交流数字量模块

   2)数字量输入模块SM321的接线。数字量输入模块SM321有多种型号，以下介绍3种有代表性的输入模块的接线。

    直流数字量输入模块多为PNP输入，只有个别型号为NPN输入，如图2-10所示的SM321模块是16点直流PNP输入模块，读者在判断是否为PNP型，只要判断输入有效信号是否为高电平，很明显见图2-10中，当开关闭合时输入的是高电平，因此是PNP输入。输入开关的一端与模块的端子相连，而另一端则与同一个电源的24V相连。

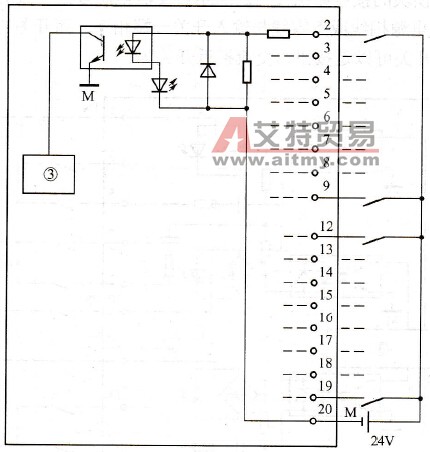

    图2-10    直流数字量输入模块接线图(PNP)

   PNP型数字量输入模块SM321的接线与紧凑型CPU的数字量的输入类似。

    如图2-11所示的SM321模块是16点直流NPN输入模块，其有效输入信号是低电平。输入开关的一端与模块的端子相连，而另一端则与同一个电源的0V相连。在接线时要特别注意。

    【关键点】西门子的直流输入模块一般是PNP型输入，因此若系统使用接近开关时，最好选用PNP接近开关。交流输入模块则不存在此问题，只要选用交流接近开关即可。

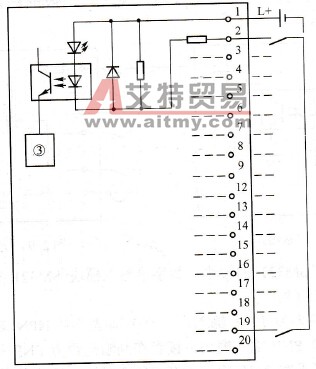

    图2-11    直流数字量输入模块接线图(NPN)

    交流数字量输入模块的接线如图2-12所示。交流电源零线（或者相线）与1N、2N、3N和4N相连，交流电源相线或者零线与输入开关一端相连，而开关的另一端与模块的输入接线端子相连。输入开关可以是按钮、交流接近开关等。

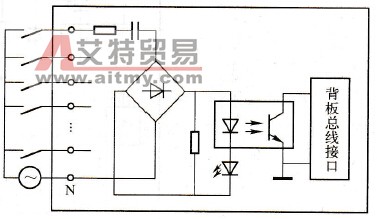

    图2-12    交流数字量输入模块接线图
