S7-300 PLC计数器的梯形图方块指令

    计数器的梯形图方块指令见表5-16。

    表5-16    计数器的梯形图方块指令

    【例5-4】  当定时器不够使用时，可以用计数器扩展为定时器。

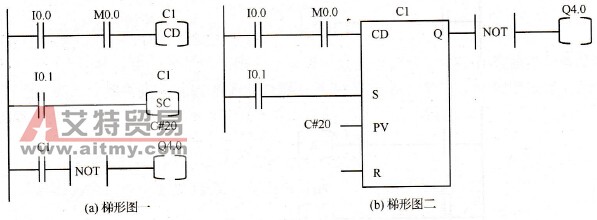

    【解】  图5-17给出了用减计数器扩展定时器的梯形图程序，程序中使用了CPU的时钟存储器。在对CPU配置时，设置MB 0为时钟存储器，则M0.0的变化周期为0. 1s。

    图5-17    计数器应用

    程序中，如果I0.1的正跳沿为减计数器C1置数。若I0.0为1，则C1每0.1s减1。当C1减为0后，输出Q4.0为1。I0.1的下一个正跳沿使Cl置数并使输出为0。这样I0.0为1后2s（20×0.1s=2s），Q4.0为1，I0.1的下一个正跳沿使Q4.0复位。
