S7-300 PLC梯形图逻辑控制指令
来源：艾特贸易2017-06-05
简介梯形逻辑控制指令（见表 5-30 ）只有两条，可用于无条件跳转或条件跳转控制。 表 5-30 梯形图控制指令 在 S7 中，没有根据算术运算结果直接转移的梯形逻辑指令：但通过反映状态字各
梯形逻辑控制指令（见表5-30）只有两条，可用于无条件跳转或条件跳转控制。
表5-30 梯形图控制指令
在S7中，没有根据算术运算结果直接转移的梯形逻辑指令：但通过反映状态字各位状态的常开常闭触点，并用前面两条跳转指令，即可实现根据运算结果的转移功能。与状态有关的触点见表5-31。

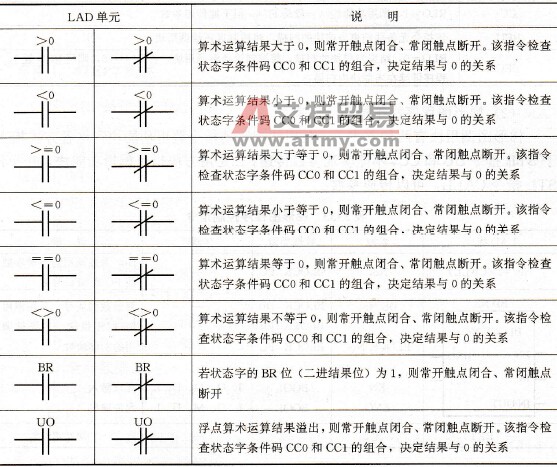

表5-31 状态位常开、常闭触点
