S7-300 PLC数字量模块

    S7-300 PLC的数字量模块主要有SM321输入模块、SM322输出模块、SM3231/0模块，以及SM374仿真模块和DM370占位模块。    SM321数字量输入模块主要有4种型号模块可供选择，即直流16点输入、直流32点输入、交流8点输入、交流16点输入模块，其技术特性见表5-3。模块的每个输入点均有一个绿色发光二极管指示输入开关闭合状态。    表5-3    SM321数字量输入模块技术特性

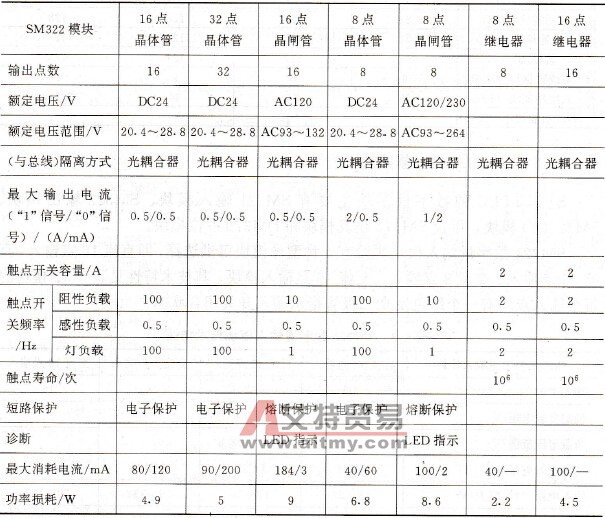

    SM322数字量输出模块有7种型号输出模块可供选择，与OMRON的PLC一样，也分为继电器、晶体管、双向晶闸管三种类型，详见表5-4。其中，晶闸管输出模块上有红色LED指示故障或错误，当用于输出短路保护的熔丝或负载电源一端没接时，LED亮。为了进行逻辑运算或扩大输出功率，可以将同一组内的两个点并联输出。    表5-4    SM322数字量输出模块技术特性
    SM323数字量I/O模块有两种类型，一种带有8个共地输入端和8个共地输出端，另一种16个共地输入端和16个共地输出端，两种模块特性相同。I/O额定负载电压24VDC，输入电压“1”信号电平为11～30V，“0”信号电平为-3～+5V，I/O通过光耦合器与背板总线隔离。在额定输入电压下，输入延迟为1.2～4. 8ms。输出具有短路保护功能。    DM374仿真模块可以仿真16点输入、16点输出、8点输入和8点输出的数字量模块。根据仿真所需的数字量模块，可以选择模块状态，使PLC应用系统调试变得简单而方便。    DM370占位模块的主要作用是给数字量模块保留一个插槽。这样设计的PLC系统具有更大的灵活性和适应性。
