S7-300 PLC供电与接地

来源：艾特贸易2017-06-05

简介PS307 是西门子公司为 S7-300 专配的 DC24V 电源。 PS307 系列模块的额定输出电流分 2 、 5 、 10A 三种规格，其工作原理和参数完全相同。图 5-9 为 PS307 10A 模块的基本电路。其输入电压为单相

PS307是西门子公司为S7-300专配的DC24V电源。PS307系列模块的额定输出电流分2、5、10A三种规格，其工作原理和参数完全相同。图5-9为PS307 10A模块的基本电路。其输入电压为单相120/230V、50/60Hz，在输入和输出之间有可靠的隔离。输出电压允许范围24(±5%)V，最大上升时间2.5s，最大残留纹波150mV（峰一峰值）。PS307可安装在导轨上，除了给S7-300 CPU供电，也可给I/O模块提供负载电源。

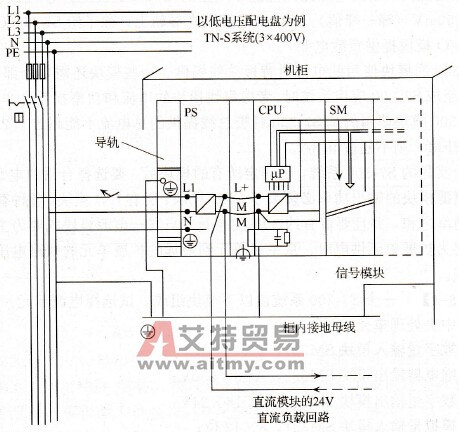

图5-9 PS307电源模板(10A)的基本电路图

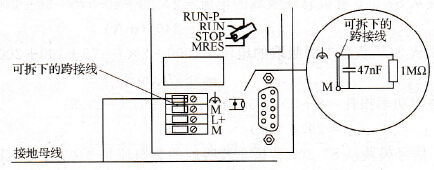

S7-300的模块使用的电源由背板总线提供。一些模块还需要外部电源供电。因此，在组成S7-300应用系统时，考虑每块模块的电流和功率损耗是非常必要的，所有S7-300模块使用的从S7-300背板总线提供的总电流不能超过1.2A，如选用CPU3121FM，则不超过0.8A。

一个实际的S7-300系统，在确定所有的模块后，要选择合适的电源模块。所选定的电源模块的输出功率必须大于CPU模块、所有I/O模块、各种智能模块等总消耗功率之和，并且要留有约30%的余量。当同一电源模块既要为主机单元供电，又要为扩展单元供电时，从主机单元到最远的扩展单元的线路电压降必须小于0. 25V。

【例5-1】一个S7-300系统由以下模块组成，试选择电源单元：

1块中央处理单元CPU314；

2块数字量输入模块SM321，16×24V；

1块继电器输出模块SM322，AC8×230V；

1块数字量输出模块SM322，AC16×24V；

1块模拟量输入模块SM331，8×12位；

1块模拟量输出模块SM332，4×12位。

【解】

各模块从S7-300背板总线吸取的电流=2×25+40+70+60+2×60

=340 (mA)

各模块从24V负载电源吸取的电流=1000+2×1+75+100+200+2×240

=1857 (mA)

各模块的功率损耗=8+2×3.5+2.2+4.9+1.3+2×3

=29.4(W)

可见，信号模块从S7-300背板总线吸取的总电流是340，小于CPU314提供的电流1. 2A。各模块从24V负载电源吸取的电流约1.857A，考虑裕量，选电源模块PS307 5A。PS307 5A的功率损耗为18W，则系统总的功率损耗是(18+29.4)W=47. 4W。该功率不应超过机柜允许的最大功率，在确定机柜的大小时应予以考虑。
