CQM1 PLC高速计数器1和2的设置

    使用高速计数器1和/或2中断时，执行程序前在PROGRAM模式进行设定如下。    1)端口1和2模式设定(DM6611)。    端口1和2指定高速计数器模式。如果不指定高速计数器模式，CTBL（-）不能用于进行计数比较。    在PLC上电时读本设定，如果进行了改变，PLC必须断电后再次上电，然后执行程序。

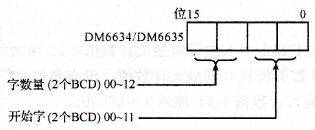

    如果DM6611设定为脉冲输出模式，另一种比较指令如BCMP（-）能用于比较高速计数器1和2的PV。    2)输入刷新字设定(DM6634和DM6635)。    DM6634为高速计数器1的输入刷新字设定，DM6635为高速计数器2的设定。在需要刷新输入时进行这些设定。
    3)高速计数器1和2设定(DM6643和DM6644)。    DM6643为高速计数器1设定，DM6643为高速计数器2设定。这些设定决定高速计数器工作参数。
