三菱Q系列PLC的输入/输出模块性能特点

    Q系列输入/输出模块具有以下特点：    1．超小型化    Q系列输入/输出模块是世界上形状最小的输入/输出模块，其体积为长90mm×宽27. 4mm×高98mm。    2．多功能    1) DC输入模块可改变输入的时间常数(1/5/10/20/70mm)，由GX Developer软件来设定。使用时可根据干扰情况和响应时间要求来选择。    2) DC晶体管输出模块具有短路保护功能，此功能可在短路时保护晶体管免遭损坏。   3)在额定电压为AC100/200V的模块中，对外部危险电压有强化绝缘功能。    3．兼容性好    Q系列PLC的32点、64点模块上的连接插头形状及管脚布置方式与A/AnS系列相同，可直接使用A/AnS系列I/O模块接插头。    4．维护方便    1)接插式接线可方便拆装。端子式连接可将整个端子卸下，方便模块的更换。    2)在CPU模块出错时，可将每个输出模块进行输出保持或消除设置。    3)可在编程软件画面上对安装的模块的配置进行确定，维护方便。    QX28、QX41输入模块及QY10输出模块的性能指标见表4-5和表4-6。    表4-5    QX28、QX41输入模块

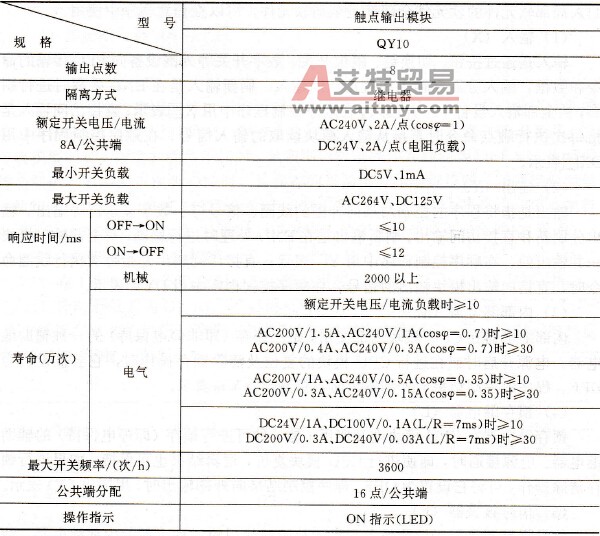

    表4-6    QY10输出模块
