PLC的块比较指令

    使用块比较指令BCMP (68) /@BCMP (68)时，应首先指定一个用于比较的数据、一个数据块和一个存放比较结果的通道。数据块中包括32个连续的通道，由T指定起始通道号，从T开始每两个连续的通道作为一组，共有16组通道中的32个数据可由用户设置或随机存放，但是每组数据中数值小的数据存入通道号低的通道中。比较结果分别存入结果D的对应位，见表3-26。    表3-26    块比较指令BCMP (68) /@BCMP (68)
    说明：    ①块比较指令的具体操作过程如图3-31所示。

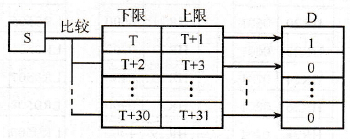

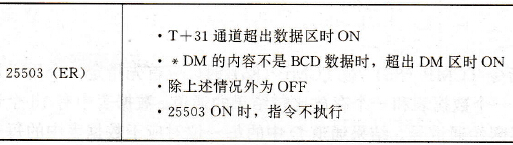

    图3-31    块比较指令操作过程    ②把每一组数据中的第一个数据（数值相对小的）作为比较的下限值，把第二个数据（数值相对大的）作为比较的上限值，用指定的比较数据分别和每组数据进行比较，当下限≤比较数据≤上限时，该组比较的结果为“1”，写入结果通道D中与该组对应的位中，否则比较结果为“0”，也写入D中与该组对应的位中。    ③比较数据和数据块中的数据必须使用相同的数制。    ④上述指令对标志位的影响见表3-27。    表3-27    块比较指令BCMP (68) /@BCMP (68)对标志位的影响

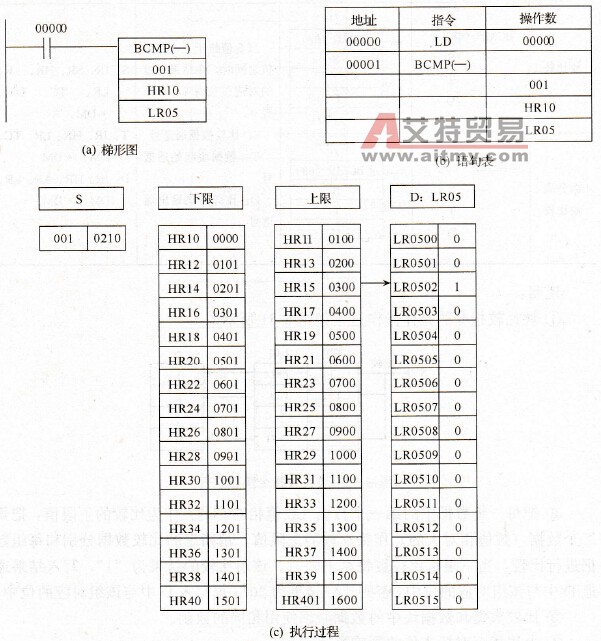

    【例3-24】  块比较指令使用举例。    【解】  块比较指令的使用如图3-32所示。
    图3-32    块比较指令使用举例
