PLC的逻辑运算指令
来源：艾特贸易2017-06-05
简介逻辑运算指令见表 3-52 ，对标志位的影响见表 3-53 。 表 3-52 逻辑运算指令 表 3-53 逻辑运算指令对标志位的影响 【例 3-42 】 逻辑与运算举例。 【解】 执行过程如图 3-54 所示。 图 3-54
逻辑运算指令见表3-52，对标志位的影响见表3-53。 表3-52 逻辑运算指令
表3-53 逻辑运算指令对标志位的影响

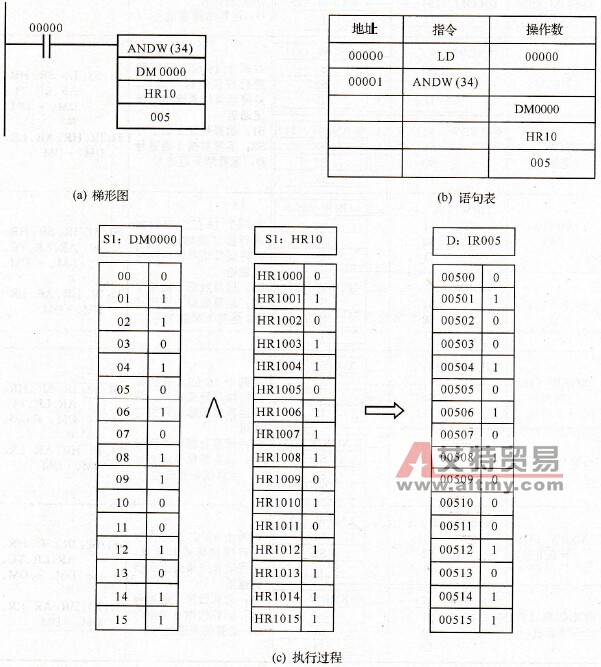

【例3-42】 逻辑与运算举例。 【解】 执行过程如图3-54所示。
图3-54 逻辑与指令举例 【例3-43】 逻辑异或运算举例。 【解】 执行过程如图3-55所示。
图3-55 逻辑异或指令举例
