PLC的二/十进制转换指令

来源：艾特贸易2017-06-05

简介二 / 十进制转换指令包括 BCD 数转换成二进制数指令 BIN (23) /@ BIN(23) 、 BINL (58) /@ BINL (58) ，以及二进制数转换成 BCD 数指令 BCD (24) /@ BCD (24) 、 BCDL (59) /@ BCDL (59) ，其功能和数据内容见表

    二/十进制转换指令包括BCD数转换成二进制数指令BIN (23) /@ BIN(23)、BINL (58) /@ BINL (58)，以及二进制数转换成BCD数指令BCD (24) /@ BCD (24)、BCDL (59) /@ BCDL (59)，其功能和数据内容见表3-30。    二/十进制转换指令对标志位的影响见表3-31。    表3-30    二/十进制转换指令
    表3-31    BCD数/二进制数转换对标志位的影响
    【例3-26】 BIN指令使用举例。    【解】设(IR010) =3452，    3452=3328+112+12    =13×162+7×161+12×160    =0D7C    指令的执行过程如图3-35所示。    【例3-27】 BINL指令使用举例。    【解】当00000为ON时，BINL (58)将IR010和IR011中的十进制数转换成二进制数传送到LR20和LR21中，如图3-36所示。    【例3-28】 BCD指令使用举例。

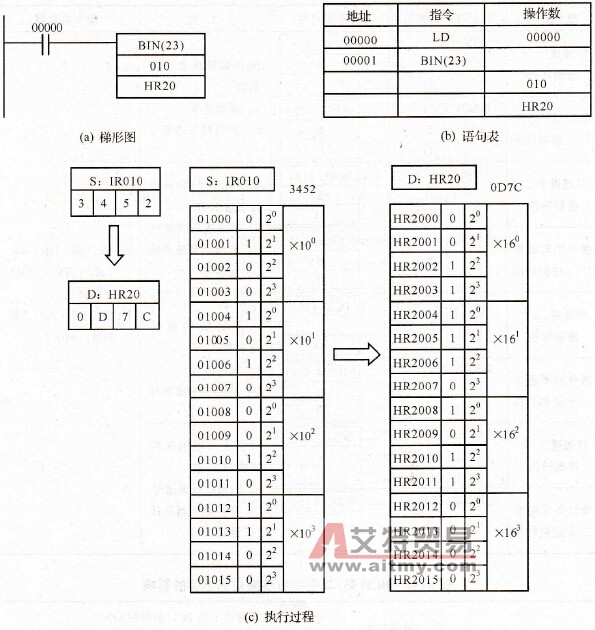

BIN指令使用举例     图3-35    BIN指令使用举例    【解】设(IR010) =10EC，    10EC=1×163+14×161+12×160    =4096+224+12    =4332    指令的执行过程如图3-37所示。

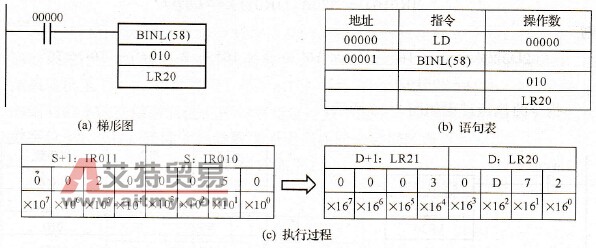

BINL指令使用举例     图3-36    BINL指令使用举例

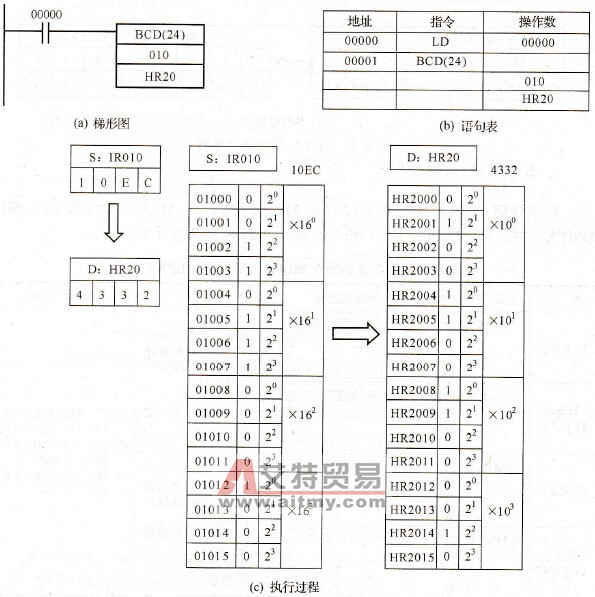

BCD指令使用举例     图3-37    BCD指令使用举例    【例3-29】 BCDL指令使用举例。    【解】当00000为ON时，BCDL(59)将IR010和IR011中的十进制数转换成二进制数传送到LR20和LR21中。设    (IR010)=320A，(IR011)=002D则    002D320A=2×165+ 13×164+3×163+2×162+10×160    =2961930    指令的执行过程如图3-38所示。

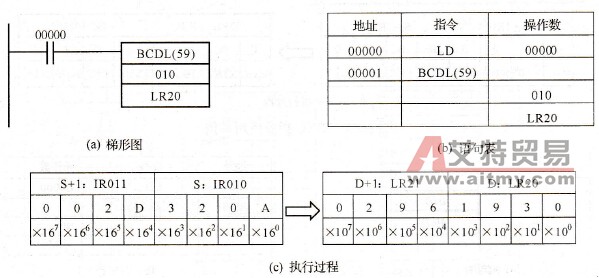

BCDL指令使用举例     图3-38    BCDL指令使用举例
