PLC的数字译码/编码指令

    数字译码/编码指令包括3-16译码MLPX (76) 1@ MLPX (76)和16-4编码DMPX (76)/@DMPX (76)指令。其功能和格式见表3-32。    表3-32    数字译码指令MLPX (76) /@MLPX (76)

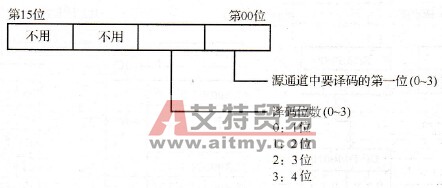

    说明：    ①用MLPX (76)对多位数字译码时，第一个要译码的数字位可任意指定，译码结果输出至D；第二个要译码的数字必须是紧邻第二个数字位的高位数字，译码结果输出至D+1，以此类推；用DMPX (77)对多位数字编码时，第一个源通道的编码数字放在结果通道由控制字指定的数字位中，其他通道的编码数字放在该数字位+1以后，连续变换的数据通道应在同一数据区内。    ②MLPX (76)的控制字格式如下：

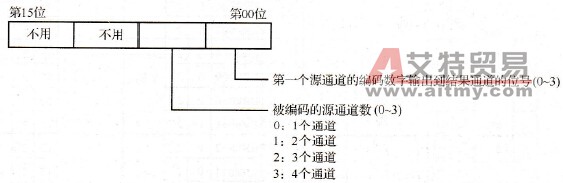

    DMPX (77)的控制字格式如下：

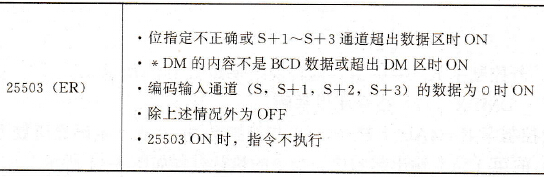

    ③译码/编码指令对标志位的影响见表3-33。    表3-33    译码/编码指令对标志位的影响

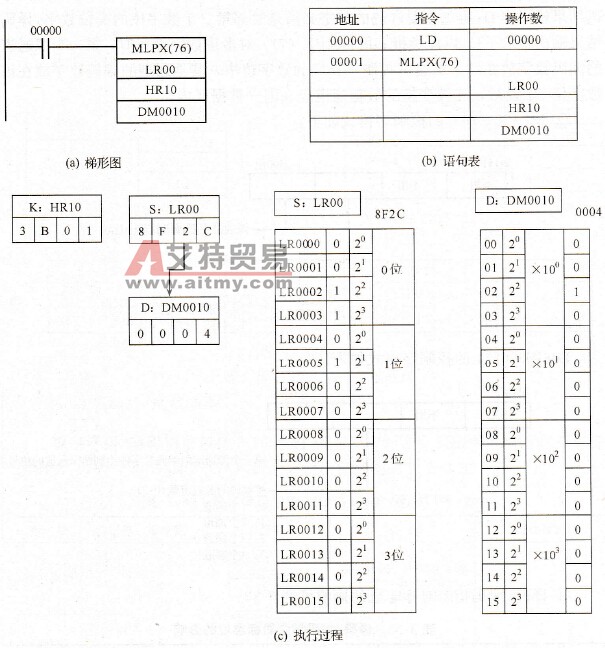

    【例3-30】 MLPX (76)指令使用举例。    【解】  设控制字K=3B01，这里3B与控制无关，0表示译码位数为1位，1表示以LR00的第1位的值2为译码对象。指令的执行过程如图3-39所示。

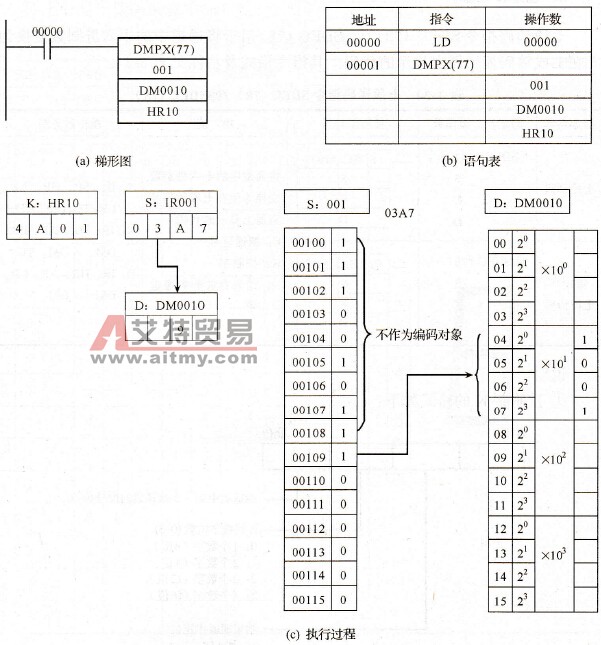

    图3-39    MLPX (76)指令使用举例    在此例中，若控制字K=#0031，则转换结果如图3-40所示。    【例3-31】 DMPX (7-)指令使用举例。    【解】  设控制字K=4A01，其中，4A与控制无关，0表示编码通道数为1，1表示DM0010的第1位为输出起始位。指令的执行过程如图3-41所示。    在此例中，若控制字K=#0032，则表示源通道的第2位为输出起始位，编码通道数为4个，其转换过程如图3-42所示。
    图3-40    MLPX (76)指令多位译码举例
    图3-41    DMPX (77)指令使用举例

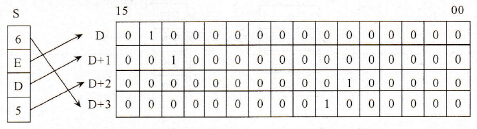

    图3-42    DMPX (77)指令多位编码举例
