PLC的七段译码器

    七段译码指令SDEC (78)/@SDEC (78)用于将通道中的十六进制数变换为能在七段数码显示器上显示的代码。其指令格式及功能见表3-34。    表3-34    七段译码指令SDEC (78) /@SDEC (78)

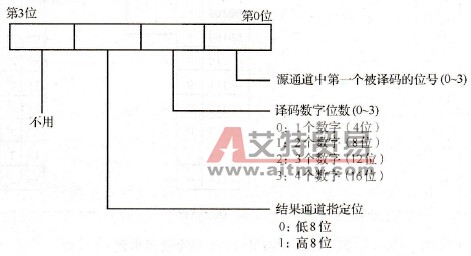

    说明：    ①控制字K的格式如下：

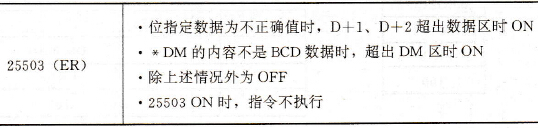

    ②对标志位的影响见表3-35。    表3-35    七段译码指令对标志位的影响
    ③七段显示代码见表3-36。    表3-36    七段显示代码表

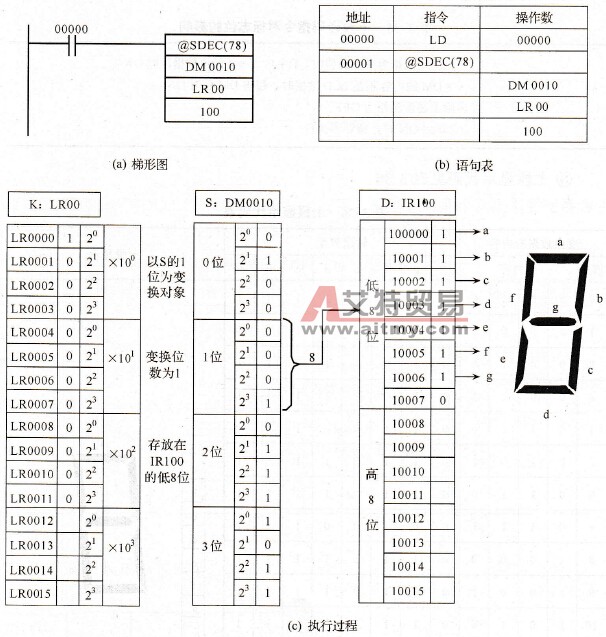

    【例3-32】  七段译码指令使用举例。    【解】七段译码指令举例如图3-43所示。
    图3-43    七段译码指令使用举例
