PLC的步进指令

    步进指令STEP (08)和SNXT (09)常用于在一个大程序中为各个程序段建立连接点，使程序以步为单位执行。每段程序完成后，定时器被复位，数据区被清除。可见步进指令特别适用于编写顺序控制的程序。指令功能见表3-61。    表3-61    步进指令STEP (08)和SNXT (09)
    说明：    ①STEP指令有两种形式：STEP (08)N用于定义一个程序段的开始，而不带N的指令STEP (08)用在一系列步进程序段的最后，由SNXT (09)N和STEP(08)指令作为步进梯形图区域的终止。    ②要启动步进程序段，应使用与STEP (08)N有相同N的SNXT (09)N指令。当SNXT (09)N的执行条件为ON时，具有相同N的步进程序段执行，否则不执行。如图3-62所示。    ③每个步进程序由SNXT (09)N开始，当程序执行到这条指令时，复位前面使用过的定时器，并对前面使用过的数据区清0。但计数器、移位器等保持原状态。

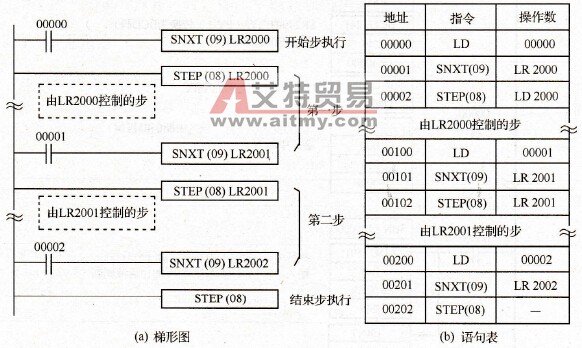

    图3-62    步进指令应用举例    ④在一个步进程序段中除了不能使用END、IL、ILC、JMP、JME、SBN指令外，编程与普通程序一样。
