PLC的加1/减1指令

    加1/减1指令用于将指定通道中的内容加1或减1，然后再送回到该通道中。    其指令功能和数据见表3-37。    表3-37    加1/减1指令
    加1/减1指令对标志位的影响见表3-38。   表3-38    加1/减1指令对标志位的影响
    【例3-33】对100个通过传送带的工件称重，并将每个工件的重量存入DM0101～DM0200中，如图3-44所示。
    图3-44    传送带传送过程    【解】  当工件传送到电子秤上时，光电开关K为ON，此信号通过00001送入PLC，使DM0100中的地址加1。同时电子秤将工件重量值从输入通道010送到DM0100间接寻址的DM通道中。在存入工件重量的数据之前，先将DM0101～DM0200清零。因为DM0100用于目的通道的间接寻址，所以将常数100送入DM0100作为目的通道递增的初始值。然后，将DM0100中的目标地址与#0200比较，如果不到200，则利用LE标志(25507)来判断是否允许再对地址号加1。传送带的工作过程及梯形图见图3-45。

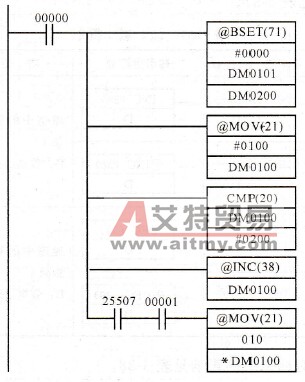

    图3-45    例3-33梯形图
