PLC的BCD乘法指令

    BCD乘法指令（见表3-43）分为单字长和双字长两种，单字长指令运算结果为8位，所以输出占2个通道，D和D+1应在同一数据区；而双字长指令运算结果是16位，所以输出占4个通道，D～D+3应在同一数据区。    表3-43    BCD乘法指令

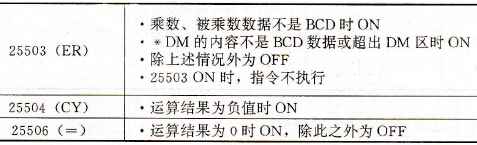

    BCD乘法指令对标志位的影响见表3-44。    表3-44    BCD乘法指令对标志位的影响

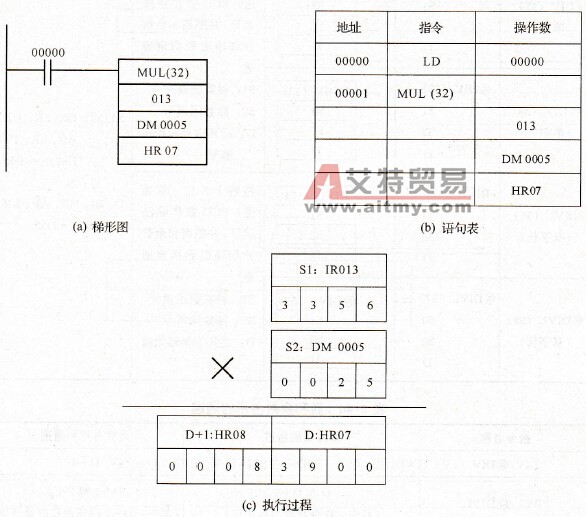

    【例3-38】 BCD乘法举例。    【解】  如图3-50所示，当00000为ON时，IR013的内容与DM0005的内容相乘，结果存放于HR07和HR08中。
    图3-50    BCD乘法举例
