PLC的间隔定时器STIM（-）

    用间隔定时器STIM（-）能执行高速高精度定时器中断处理。    间隔定时器有2种工作模式。一种是单脉冲模式，时间到时执行一次中断；另一种是定时中断模式，在一个固定时间间隔内重复产生中断。    使用间隔定时器中断时，要在执行程序前以PROGRAM模式进行有关PC设置的设定（见附表4）。    STIM（-）的指令格式为：

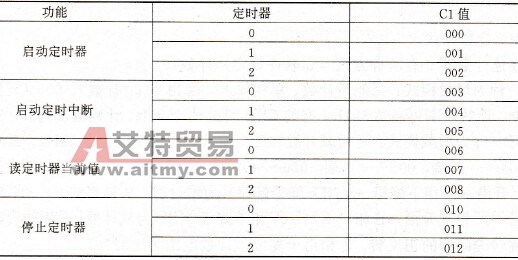

    其中，C1必须在000～008或者010～012之间。C2可以是IR、SR、AR、DM、HR、TC、LR及常数。如果C1在006～008之间，C2或C3不能使用DM6143～DM6655。在指令前加“@”为微分指令，以下同。    STIM（-）通过执行四个基本功能控制间隔定时器：启动单脉冲中断定时器、启动定时中断定时器、读定时器的当前值和停止定时器。设定C1的值可以确定执行哪个功能以及三个间隔定时器哪一个执行，如表3-64所示。    表3-64    C1的含义
    在启动中断时，如果C2是一个常数，它指定递减计数器的初始值(BCD，0000～9999)。递减时间间隔为1ms；如果C2是一个字地址，C2指定递减计数器的初始值(BCD码：0000～9999)，C2+1指定以0.1ms为单位的递减时间间隔(BCD码：0005～0320)，递减时间间隔可以是0.5～32ms。    C3指定子程序编号0000～0255（对CQMl-CPU11/21-E 0000～0127）。    要注意的是，当使用SPED()指令输出脉冲到输出单元时，不能使用间隔定时器0；在使用高速计数器时不能同时使用间隔定时器2。    从间隔定时器启动到结束后所需要的时间为：    (C2的内容)×(C2+1的内容)×0.1ms    读定时器当前值时，C2指定接收定时器的当前值的两个目的字的第一个字：C2接收递减计数器递减的次数(BCD码：0000～9999)，C2+1接收递减时间间隔(BCD码，以0.1ms为单位)。C3指定接收从上次定时器递减后所经过的时间的目的字。   从启动定时器开始所经过的时间可以作如下计算：    [ (C2的内容)×(C2+1的内容)+(C3的内容)]×0. 1ms    停止定时器时，设置C1= 010～012以停止定时器0～2。此时，C2和C3没有意义，都应设为000。
