PLC OUT/OUT-NOT指令

    输出组合执行条件的结果的最简单的方法是直接用OUT和OUT-NOT指令。这些指令用按相应的执行条件控制指定操作位的状态。使用OUT指令时，当执行条件为ON时，操作位为ON；当执行条件为OFF时，操作位为OFF。使用OUT-NOT指令时，当执行条件为OFF时，操作位为ON；当执行条件为ON时，操作位为OFF。如图2-18所示。用助记符表示，每个指令需要一行。
    图2-18    OUT指令的使用    在上面的例子中，当IR00000为ON时，IR10000将为ON；当IR00001为ON时，IR10001将为OFF。这里，IR00000和IR00001为输入位，输出位IR10000和IR10001分配给由PC控制的单元。    一个位为ON或OFF的时间长度，可由OUT或OUT-NOT指令与计时器指令组合来进行控制。    【例2-2】  设计单按钮启停电路。    【解】  在实际生产中，如果用一个普通按钮既能控制启动，又能控制停止，则将节省大量输入点，使外部配线简单，同时，也可简化操作。能实现这种要求的电路就称为单按钮启停电路，其输入与输出的时序关系如图2-19所示。这里介绍的是这种电路的其中一种形式。梯形图及语句表见图2-20。这里，IR00000第一次为ON时，IR01600为ON一个扫描周期，使IR10000为ON并保持；IR00000第二次为ON时，IR01600又为ON一个扫描周期，使IR01602为ON，则IR10000变为OFF。
    图2-19    单按钮启停电路时序图

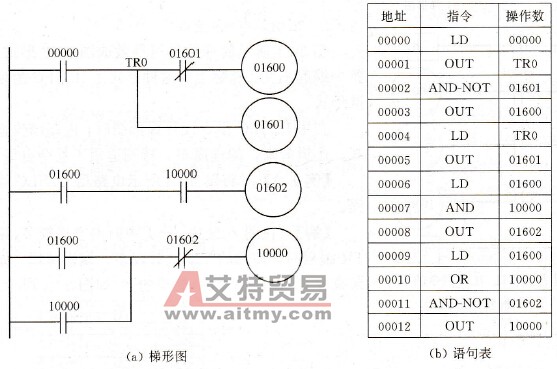

    图2-20    单按钮启停电路之一
