CQM1 PLC高速计数器0的编程

    在对PLC进行了合适的设置后，高速计数器0开始计数工作，但在执行CTBL(-)指令前，不会用比较表进行比较，也不会产生中断。电源上电后或工作开始及停止，高速计数器0复位到“0”。

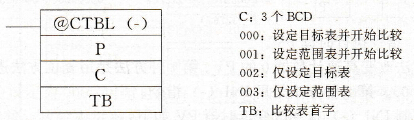

    高速计数器0的当前值保存在SR230和SR231中。    用寄存器比较表CTBL(-)指令保存CQM1的比较表和开始比较：
    如果C设定为000，用与目标符合的方法进行比较；如果为001，用范围比较方法进行比较。比较表将被保存，并且在保存工作完成后，开始比较。当执行比较时，根据比较表将执行高速中断。    在执行范围比较时，比较结果存贮在AR1100～AR1107中。如果C设定为002，用目标符合方法进行比较；如果为003，用范围比较方法进行比较。对任一种设定，比较表将被保存，但比较不开始，必须用INI(-)指令开始比较。    要停止比较，执行模式控制INI(-)）指令：
    要再次起动比较，设定第2个操作数为“000”（执行比较），并执行INI(-)指令。    一旦已保存了一个表，只要没有其他表被保存，在CQM1程序执行时将保持。
