PLC IL(02)/ILC(03)指令

    IL（联锁）/ILC（清联锁）指令可以在一定条件下代替暂存器TR处理分支电路的编程，同时，它又有一些特殊的地方。这两条指令总是配合使用，如图2-21所示。    当IL的条件为ON时，IL/ILC指令之间的各继电器状态与没有IL/ILC指令时一样正常动作。当IL的条件为OFF时，IL/ILC之间各继电器状态为：输出及内部辅助继电器为OFF，定时器复位，计数器、移位器、保持器保持其当前值。
    图2-21    IL/ILC指令的使用    图3-21所示的梯形图可等效成图2-22形式，指令编码不变。实际上，这种形式为IL/ILC的标准形式。
    图2-22    IL/ILC指令的另一种使用形式    利用IL/ILC指令设计梯形图时，电路结构直观，逻辑清晰，编程简单，特别适用于复杂电路。    【例2-3】  将图2-23所示电路用IL/ILC编程。

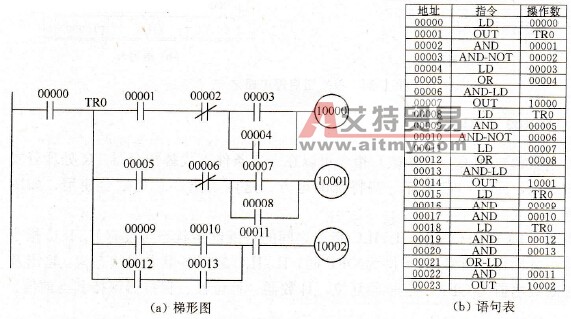

    图2-23    用TR编程的电路    【解】在图2-23中，分支中的内容比较多，用TR编程时，使用的TR次数较多、编程麻烦。如果改成IL/ILC编程，则简单的多，如图2-24所示。

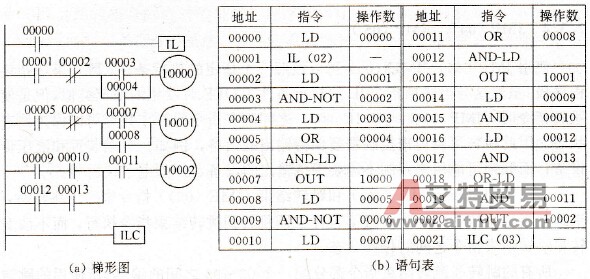

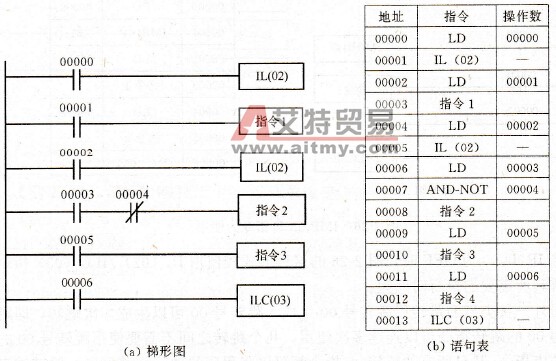

    图2-24    改成IL/ILC编程的电路    如图2-25所示，一个指令块中可以使用一个以上的联锁指令；各个指令直到下一个清联锁指令之前有效。图中，如果IR00000为OFF（即如果第一个联锁指令的执行条件为OFF），指令1到指令4将以OFF执行条件执行，并接着执行清联锁指令后面的指令。如果IR00000为ON，IR00001的状态将作为指令1的执行条件，然后IR00002的状态将形成第二个联锁指令的执行条件。如果IR00002为OFF，指令2到指令4将以OFF执行条件执行，如果IR00002为ON，IR00003，IR00005和IR00006将决定新的指令行的第一执行条件。
    图2-25    IL/ILC指令的使用
