PLC的块传送指令

来源：艾特贸易2017-06-05

简介块传送指令 XFER(70)/@XFER (70) 用来将几个相邻通道的内容分别传送到另外几个相邻通道中，其指令格式及功能见表 3-7 。表 3-7 块传送指令 XFER (70)/@XFER (70) 说明： ①上述指令有微分型和非

    块传送指令XFER(70)/@XFER (70)用来将几个相邻通道的内容分别传送到另外几个相邻通道中，其指令格式及功能见表3-7。    表3-7    块传送指令XFER (70)/@XFER (70)

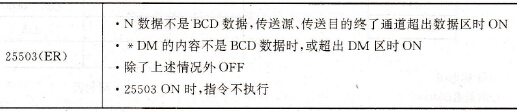

    说明：    ①上述指令有微分型和非微分型之分。    ②上述指令对标志位的影响见表3-8。    表3-8    块传送指令XFER (70)I@XFER (70)对标志位的影响

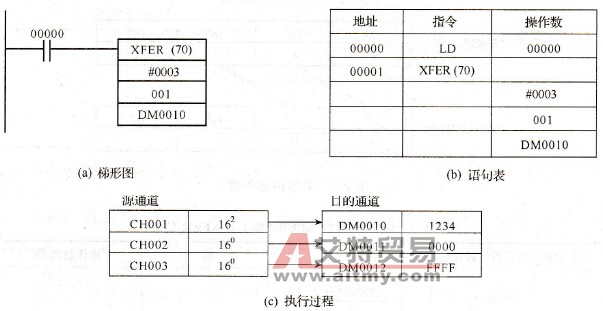

    ③S和D可以在同一数据区，但这个数据块不能是同一数据区的相同的通道。    【例3-4】块传送指令举例。其中，CH001、CH002、CH003的内容分别为1234、0000、FFFF,N为#0003。    【解】当输入00000为ON时，IR区的CH001～003的内容分别向DM0010～0012传送，如图3-6所示。
    图3-6    块传送指令举例
