PLC的块设置指令

来源：艾特贸易2017-06-05

简介块设置指令 BSET(71)/@BSET (71) 用于将某一通道的数据或立即数传送到几个连续的目的通道中，其指令格式及功能见表 3-9 。表 3-9 块设置指令 BSET (71)/@BSET (71) 说明： ①上述指令有微分型和

    块设置指令BSET(71)/@BSET (71)用于将某一通道的数据或立即数传送到几个连续的目的通道中，其指令格式及功能见表3-9。    表3-9    块设置指令BSET (71)/@BSET (71)

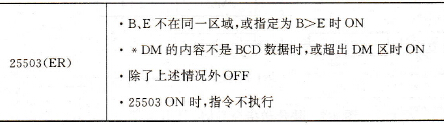

    说明：    ①上述指令有微分型和非微分型之分。    ②上述指令对标志位的影响见表3-10。    表3-10    块设置指令BSET (71)/@BSET (71)对标志位的影响

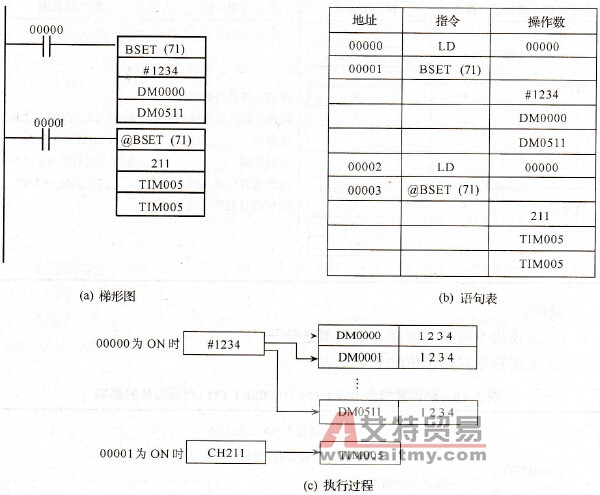

    ③利用BSET指令可以改变定时器/计数器设定值，而用MOV/MVN则不行。    【例3-5】块设置指令举例。    【解】如图3-7所示，当00000为ON时，立即数1234向DM0000～DM0511传送；当00001为ON时，CH211的内容送入TIM005作为改变后的设定值。
块传送指令举例     图3-7    块传送指令举例
