CQM1 PLC的传感器单元配置

    传感器单元用以连接传感模块，最多可接4个。每一传感模块可接一个如接近开关、光电开关这样特殊的输入量。4个模块只占用4个输入位，但所占通道的其他位也不能它用。    传感模块：光纤光电模块、普通光电模块、接近开关模块以及填充模块，后者用来把不用的接口盖住。    传感模块上除了有4个槽，还有一个远程控制器接口，用来连接远程控制器。控制器上有模块选择开关和模式选择开关；模块选择开关可选0、1、2、3，对应对模块0、1、2、3监控或示教；模式选择开关选SET用以示教，选RUN用以监控。    传感器单元及传感模块的型号及规格见表1-15～表1-19。    表1-15    传感器单元技术规格

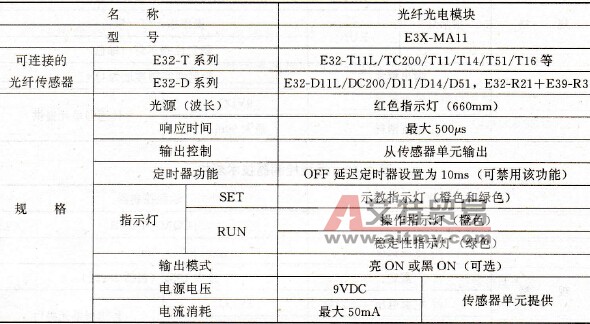

    表1-16    光纤光电模块技术规格

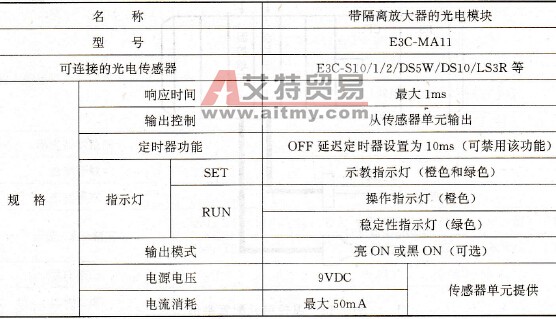

    表1-17    带隔离放大器的光电模块技术规格
    表1-18    带隔离放大器的接近模块技术规格

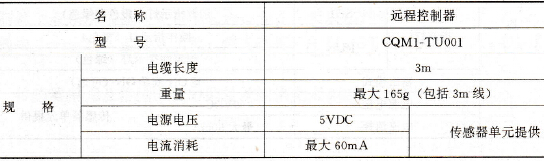

    表1-19    远程控制器技术规格
    示教的目的是调整传感器灵敏度，因为这里用的是光电或接近开关，以探头到目标的距离作为输入，距离小到一定值时，即有运行指示信号。其调整步骤如下：    1)将目标放于探头之间。    2)设远程控制器为SET模式。    3)按示教按钮，示教指示灯（橙色）亮。    4)把目标移出探头工作区，若示教成功，示教指示灯将转为绿色；若不成功，则仍为橙色，并闪烁，这时应改变目标与探头的距离，返回步骤2。    5)把远程控制器的模式设为RUN，以完成这次示教。
