PLC的变址传送指令

来源：艾特贸易2017-06-05

简介变址传送指令 COLL (81)/@COLL (81) 也是用于将源通道的数据传送到目的通道。但这里的源通道地址由基地址 S 与偏移量 C 之和决定，其指令格式及功能见表 3-13 。表 3-13 变址传送指令 COL

    变址传送指令COLL (81)/@COLL (81)也是用于将源通道的数据传送到目的通道。但这里的源通道地址由基地址S与偏移量C之和决定，其指令格式及功能见表3-13。    表3-13    变址传送指令COLL (81)I@COLL (81)
    说明：    ①该指令的源通道地址必须与基地址S在同一数据区。    ②COLL的源通道地址采用间接寻址方式寻址，DIST的目的通道采用间接寻址方式寻址。    ③COLL指令对标志位的影响与DIST指令相同。    【例3-8】使用COLL指令将DM0000+△的内容复制到IR001，其中，IR010=# 0005，即△=5，DM0005= 00FF。    【解】当00000为ON时，DM0005的内容复制到IR001，如图3-10所示。

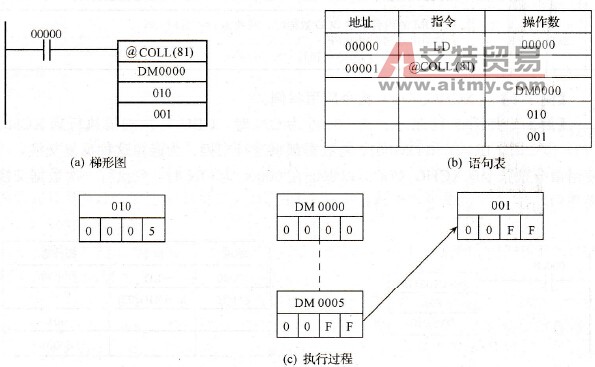

变址传送指令举例     图3-10    变址传送指令举例
