PLC的数据交换指令

    数据交换指令XCHG (73) /@XCHG (73)用于实现两通道间的数据交换，其指令格式及功能见表3-14。    表3-14    数据交换指令XCHG (73) /@XCHG (73)
    说明：    ①该指令可实现两个不同通道之间的1对1数据交换。若要实现多个通道的数据一起交换，可使用数据块传送指令XFER (70)，以其他区域作为暂存区进行交换，如图3-11所示。    ②数据交换指令对标志位的影响见表3-15。
    图3-11    XFER (70)多通道数据传送    表3-15    数据交换指令XCHG (73) /@XCHG (73)对标志位的影响

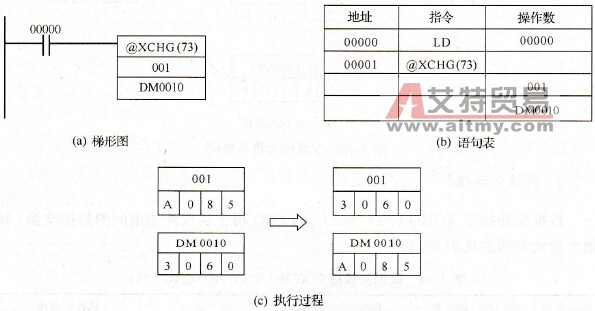

    【例3-9】 XCHG (73)指令应用举例。    【解】  如图3-12所示。当00000为ON时，CPU每次扫描执行到XCHG(73)指令时，IR001和DM0010的数据都将进行交换。为避免这种反复交换，可使用微分型指令@XCHG (73)，以保证在00000为ON时，只执行一次数据交换操作。
    图3-12    数据交换指令举例
