PLC的算术移位指令

    算术移位指令有算术左移ASL (25)和算术右移ASR (26)用来将指定通道内数据向左或向右移动一位。其指令格式及功能见表3-18。    表3-18    算术左移/右移指令ASL (25) /ASR (26)

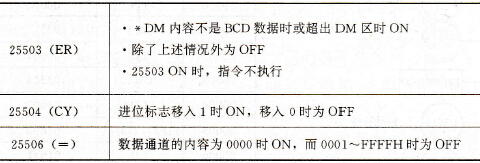

    算术移位指令对标志位的影响见表3-19。    表3-19    算术左移/右移指令对标志位的影响

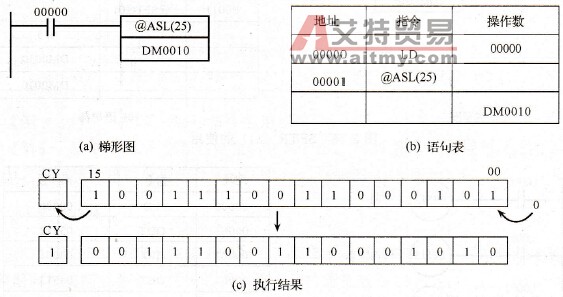

    【例3-14】 ASL (25)指令应用举例。    【解】  当0000为ON时，微分型ASL (25)指令执行一次，执行过程如图3-20所示。

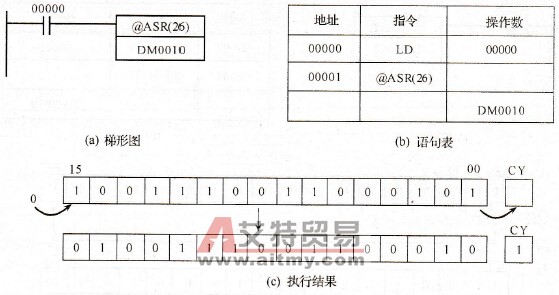

    图3-20    ASL (25)指令应用    【例3-15】 ASR (26)指令应用举例。    【解】  当0000为ON时，微分型ASR (26)指令执行一次，执行过程如图3-21所示。
    图3-21    ASR (26)指令应用
