PLC的数据传送指令

    数据传送指令MOV(21)/MVN(22)用来把一个通道的数据或4位16进制常数直接或取反后送到一个指定通道。其指令格式和功能见表3-1。    表3-1    数据传送指令MOV (21)/MVN (22)

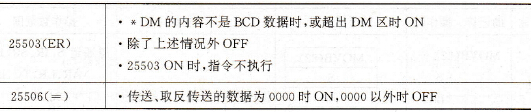

    说明：    ①上述指令有微分型和非微分型之分，微分型指令在工作时只执行一次，而非微分型指令在每个扫描周期都被执行。    ②传送指令对标志位的影响见表3-2。    表3-2    数据传送指令MOV (21)/MVN (22)标志位的影响
    ③不能指定TC作为传送目的通道，如需要在执行程序时改变TC的当前值，可使用BEST(71)指令。    【例3-1】传送指令举例。    【解】如图3 1所示，当00000为ON时，MOV指令把指定的常数#F8C5传送到DM0010，MVN指令则把#F8C5取反后再送到DM0011。

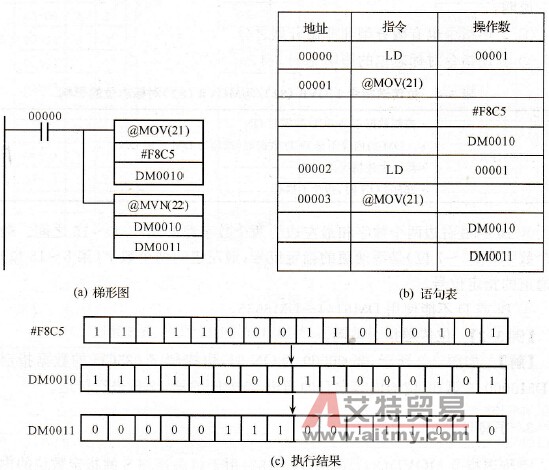

    图3-1    传送指令应用
