PLC的位传送指令

    位传送指令MOVB(82)/@MOVB(82)用于将源通道S的指定位的内容传送到目的通道D的指定位，其指令格式及功能见表3-3。    表3-3    位传送指令MOVB (82 )/@MOVB (82)
    说明：    ①上述指令也有微分型和非微分型之分。    ②上述指令对标志位的影响见表3-4。    表3-4    位传送指令MOVB (82)/@MOVB (82)对标志位的影响

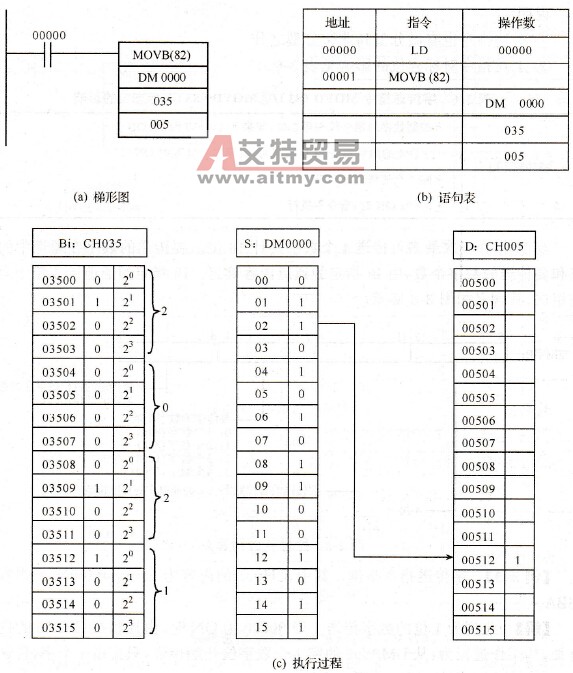

    ③Bi的最右边两个数字和最左边的两个数字都必须在00～15之间。最右边两个数字（第0～7位）是源通道的指定位号；最左边的两个数字（第8～15位）是目的通道的指定位号。    ④Bi或D不能使用DM6144～DM6655。    【例3-2】位传送指令举例。    【解】如图3-2所示，当00000为ON时，由控制字035CH的数据指定源通道DM0000的第02位的内容向目的通道005CH的第12位进行传送。
    图3-2    位传送指令举例
