PLC的字传送指令

    字传送指令MOVD(83)/@MOVD(83)用于将源通道S的指定数位的内容传送到目的通道D的指定位，其指令格式及功能见表3-5。    表3-5    字传送指令MOVD (83)/@MOVD (83)

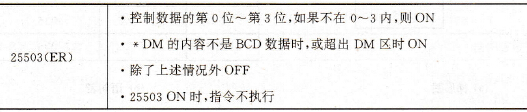

    说明：    ①上述指令也有微分型和非微分型之分。    ②上述指令对标志位的影响见表3-6。    表3-6    字传送指令MOVD (83)/@MOVD (83)对标志位的影响
    ③该指令一次最多可传送4个数字共计16位。要传送的数字在通道中的位置和要传送的数字个数，由Bi指定的通道内容确定。Bi指定的通道由4位十六进制组成，其含义如图3-3所示。

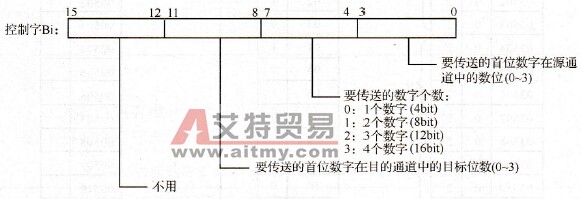

    图3-3    控制字Bi的含义    【例3-3】字传送指令举例。其中，CH035的内容为0201，DM0000的内容为56BA。    【解】此例为1位的数字传送。当00000为ON时，由控制字CH035的内容可知，其工作过程为：从DM0000的第1个数字位开始传送，只传送1个字，传送到DM0003的第2个数字位，如图3 4所示。    如果将控制字CH035的内容改为0211，则其传送结果如图3-5所示。

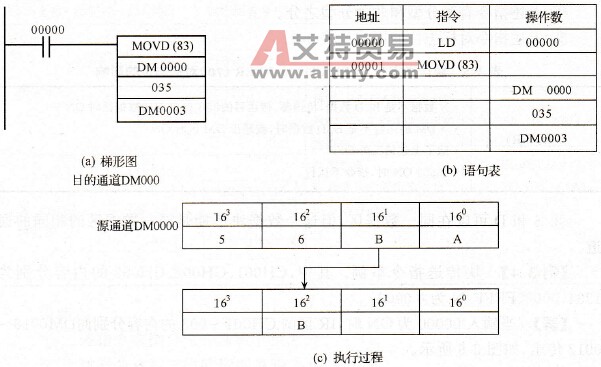

    图3-4    字传送指令举例

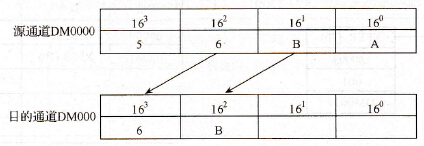

    图3-5    多字传送举例
