CQM1 PLC的模拟量单元配置

    模拟量单元有模入、模出两类。模入单元用以把模拟量转换成数字量，模出单元用以把数字量转换成模拟量。模拟量一般为标准电信号，电流或电压。电流为4～20mA，电压为0～10V，或1～5V，或±10V等。转换后的数字量可以为二进制8位、10位、12位或更高。对应的分辨率为量程的1/256、1/1024、1/4096或更小。    CQM1的模入单元型号有CQM1-AD041和CQM1-AD042两种，其技术规格完全相同，只是前者须和供电单元一起使用，其技术规格见表1-11。同样，CQM1的模出单元型号有CQM1-DA021和CQM1-DA022两种，其技术规格也完全相同，只是前者须和供电单元一起使用，其技术规格见表1-12。模拟量单元用电源单元见表1-13。    表1-11    模入单元技术规格

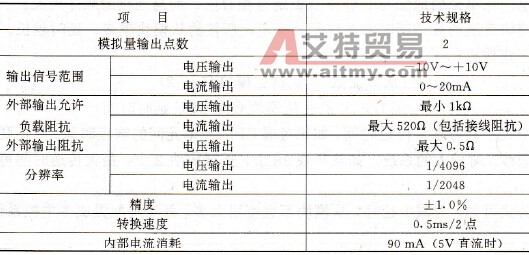

    表1-12    模出单元技术规格
    表1-13    模拟量单元用电源单元

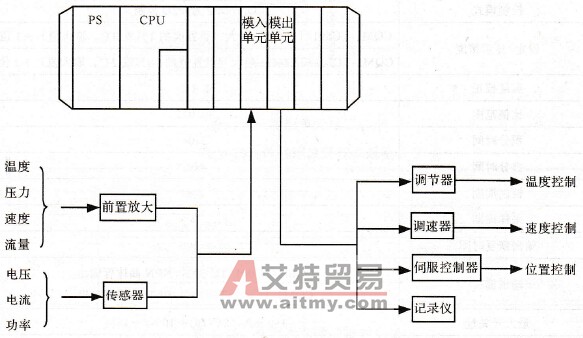

    1)可连接2模入或1模入1模出，但不可以连接2模出。    在配置系统时，可根据需要只配模入单元，或只配模出单元，也可模入、模出单元同时用，以构成闭环控制系统。图1-13为一个该系统配置的例子。
    图1-13    模拟量配置举例
