PLC的OR/OR-NOT指令

    当同一指令行上并联两个或更多条件时，第一个条件对应为LD或LD-NOT指令，其余的条件对应为OR或OR-NOT指令。图2-4示出了三个条件，上起依次为LD-NOT，OR-NOT和OR指令。当三个条件之中任一个为ON时，指令的执行条件即为ON。即IR00000为OFF，或IR00100为OFF，或LR0000为ON。

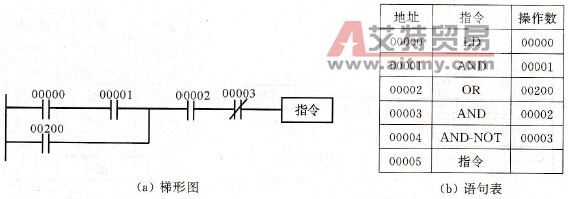

    图2-4    并联指令的使用    OR和OR-NOT指令储存可以单独地考虑，每个（指令）将其执行条件与OR指令的操作位状态进行逻辑或运算。如果两个之中有一个为ON，将使下一个指令的执行条件为ON。    当AND和OR指令组合更复杂的梯形图时，AND和OR指令可以使用。图2-5是一个AND和OR指令组合的例子。这里，将IR00000的状态和IR00001的状态进行与运算，以决定与IR00200进行OR运算的执行条件。
    图2-5    串并联指令的组合
