PROFIBUS IEC1158传输设备安装要点

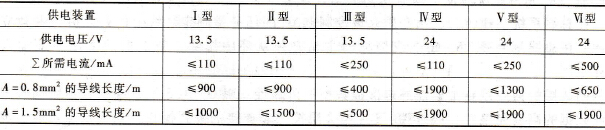

    1)分段耦合器将IEC1158-2传输技术总线段与RS-485传输技术总线段连接。耦合器使RS-485信号与IEC1158-2信号相适配。它们为现场设备的远程电源供电，供电装置可限制IEC1158-2总线的电流和电压。    2) PROFIBUS-PA的网络拓扑有树型和总线型结构，或是两种拓扑的混合。    3)现场配电箱仍继续用来连接现场设备并放置总线终端电阻器。采用树形结构时连在现场分段的全部现场设备都并联地接在现场配电箱上。    4)建议使用下列参考电缆，也可使用更粗截面积导体的其他电缆。    ·电缆设计：双绞线屏蔽电缆。    ·导体截面积（额定值）：0.8mm²(AWG18)。    ·回路电阻（直流）：44Ω/km。    ·阻抗（31. 25kHz时）：100(1±20%)Ω。    ·39kHz时衰减：3dB/km。    ·电容不平衡度：2nF/km。    5)主总线电缆的两端各有一个无源终端器，内有串联的RC元件，R=100Ω，C=1μF。当总线站极性反向连接时，它对总线的功能不会有任何影响。    6)连接到一个段上的站数目最多是32个。如果使用本质安全型及总线供电，站的数量将进一步受到限制。即使不需要本质安全性，远程供电装置电源也要受到限制。    7)线路最大长度的确定，根据经验应先计算一下电流的需要，根据表8-2选用一种供电电源单位，再根据表8-3中线的长度确定选用哪种电缆。    表8-2    标准供电装置（操作值）
    注：假设每个设备耗电10mA。    表8-3    IE C1158-2传输设备的线路长度
    8)外接电源：如果外接电源设备，根据EN500200标准带有适当的隔离装置，将总线供电设备与外接电源设备连在本质安全总线上是允许的。
