STEP7编程软件的项目结构

    在STEP7中，一个自动化系统的所有数据以项目(Project)的形式来进行组织和管理。一个项目包含了以下的三类数据。    1．硬件结构的组态数据及模块参数    2．通信网络的组态数据    3．可编程模块的程序    上述数据都以对象的形式存储，STEP7采用目录式的层次结构管理项目中的所有对象。对象从上到下有三个层次：    第一层：项目。    第二层：通信子网、PLC站或S7程序。    第三层：第二层下面的具体对象，视第二层而定。    在SIMATIC管理器中通过【File】|【Open】或工具栏上的按钮打开一个已有的项目，可以看到与图7-3类似的的项目视图。STEP7的项目浏览视图与Windows的浏览器风格相似，左侧显示项目的目录结构，右侧显示当前选中的目录下所包含的对象。

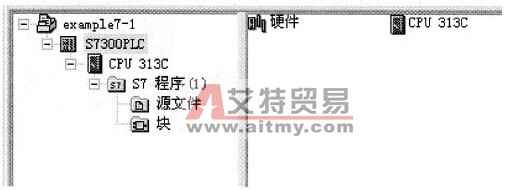

    图7-3    浏览项目结构
