PLC的梯形图和编程语言

    1．梯形图。梯形图是用来描绘输入和输出之间的逻辑关系的，与继电器、接触器控制电路十分类似。各类继电器的基本符号如图7-36所示。    2．编程语言。梯形图虽然已经清楚地描绘了输入和输出之间的逻辑关系，但不能直接输入到PLC中去，须通过编程语言把梯形图的内容输入到PLC中。具体地说，编程语言是用PLC能够接受的特定符号（通常称为助记符）来描述输入和输出之间逻辑关系的语言。常用的助记符见表7-2。

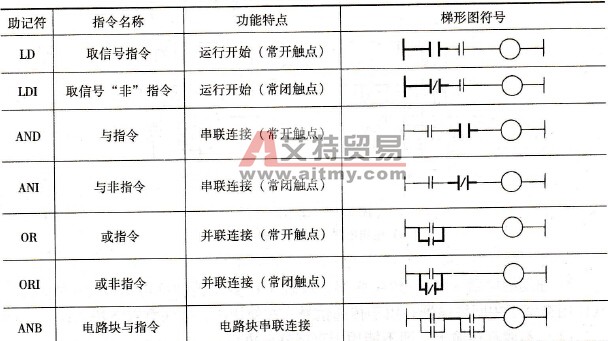

    图7-36    梯形图的基本符号    a)常开触点b）常闭触点c）线圈    表7-2    常用的助记符及其含义
