STEP7指令系统简介

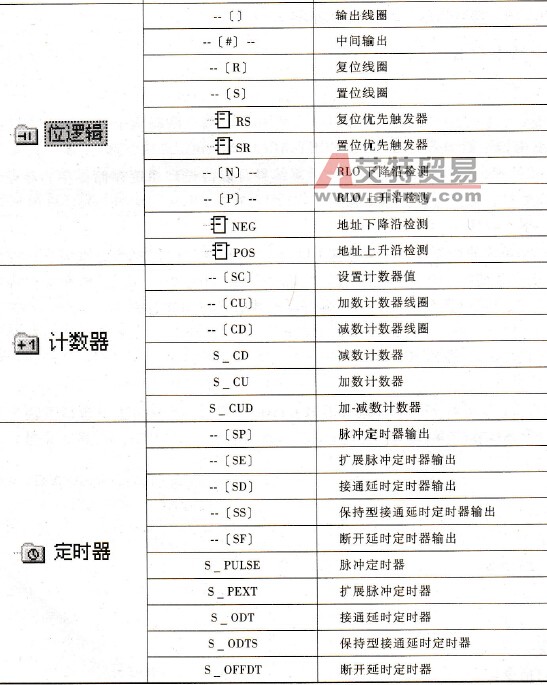

    STEP7支持LAD、STL和FBD 3种编程语言。LAD按照编程元素分类，包括了以下几类（这些指令的功能与S7-200有相似的地方，这里不再详细说明）。    1)位逻辑指令。    2)比较指令。    3)转换指令。    4)计数器指令。    5)数据块调用指令。    6)逻辑控制指令。    7)算术运算指令。    8)赋值指令。    9)程序控制指令。    10)位移和循环指令。    11)状态位指令。    12)定时器指令。    13)字逻辑指令。    具体常用指令可参考表6-3。    表6-3    STEP7常用LAD指令
